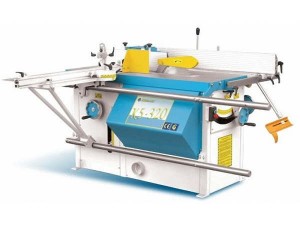

Комбинированный 5-операционный станок K5–320
Предназначен для комплексной обработки столярных изделий и несложной мебели на предприятиях средней мощности.
На станке выполняются следующие операции:
продольной, поперечной и под углом распиловки дисковой пилой;
рейсмусование с автоподачей заготовки;
строгание (фугование) по плоскости и кромке;
фрезерование поверхностей различной конфигурации
сверление и фрезерование пазов; (копировальное устройство по заказу) и зарезание шипов.
Станок К5–320 обеспечивает безопасные условия работы: все режущие инструменты имеют ограждения и в нерабочем положении находятся под столом станка.
Жесткая станина и литые столы снижают вибрацию и сохраняют точность длительное время.
Привод шпинделей индивидуальный, от 3-х электродвигателей.
Технические характеристики:
ФУГОВАЛЬНЫЙ УЗЕЛ
Размеры рабочего стола, mm
1400 х 320
Максимальная толщина снимаемого слоя, mm
5
Диаметр ножевого вала, mm
80
Количество ножей
3
РЕЙСМУСОВЫЙ УЗЕЛ
Размеры рабочего стола, mm
600 x 316
Максимальная толщина снимаемого слоя, mm
3
Скорость подачи, m/min
6
Толщина обработваемой детали, min/max, mm
3 — 230
Мощность двигателя, kW (HP)
2.2 (3.0)
ПИЛЬНЫЙ УЗЕЛ
Размеры работчего стола, mm
1400 x 550
Размеры каретки, mm
760 х 500
Диаметр пильного диска – макс./ мин., mm
315 / Ø 250
Диаметр вала, mm
30
Макс. высота пропила, 90°/45°, mm
— при диаметре диска Ø 315 mm
90 / 65
— при диаметре диска Ø 250 mm
63 / 43
Максимальная ширина среза, mm
560
Мощность двигателя, kW (HP)
3.0 (4.0)
Обороты вала, min-1
4260

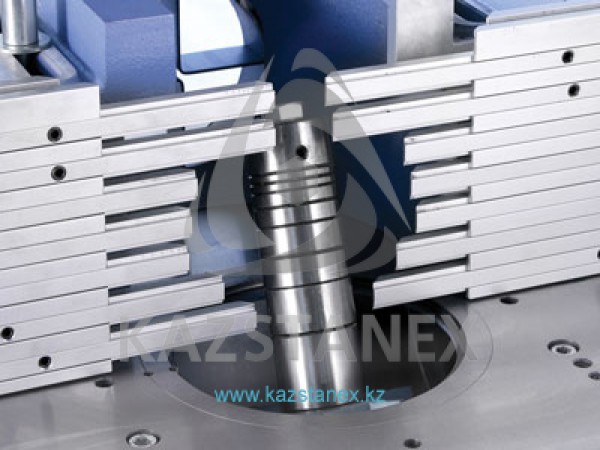

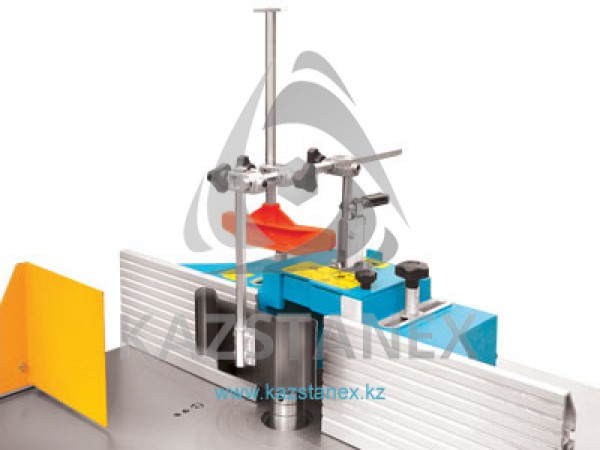

ФРЕЗЕРНЫЙ УЗЕЛ
Диаметр шпинделя, mm
30
Вертикальный ход шпинделя, mm
175
Полезная длина шпинделя, mm
125
Максимальный диаметр инструмента, mm: — при профилировании — при шипорезании
