Комбинированный 5-операционный станок k5-400

Страна:Болгария

Цена:по запросу

Кол-во операций: 5 Кол-во двигателей: 4 Суммарная мощность: 9 кВт Ширина строгания: 410 мм

Ваш консультант
тел.: +7 727 226 24 66
моб.: +7 705 554 04 54
моб.: +7 707 587 8877
WhatsApp.: +7 705 554 04 24
e-mail: stanki@kazstanex.kz

описание характеристики комплектация видео

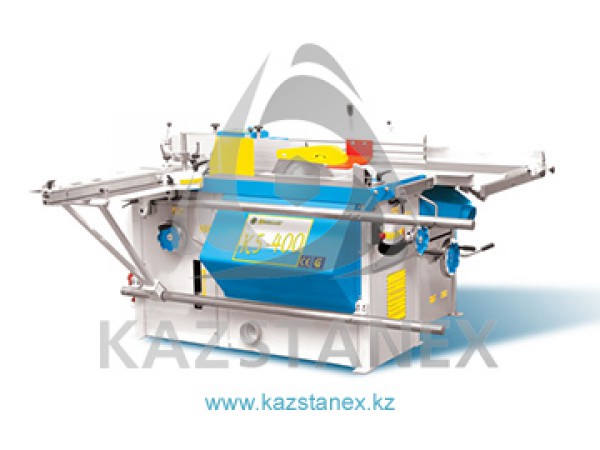

Комбинированный 5-операционный станок K5–400

Предназначен для комплексной обработки столярных изделий и несложной мебели на предприятиях средней мощности.

На станке выполняются следующие операции: продольной, поперечной и под углом распиловки дисковой пилой; рейсмусование с автоподачей заготовки; строгание (фугование) по плоскости и кромке; фрезерование поверхностей различной конфигурации сверление и фрезерование пазов; (копировальное устройство по заказу) и зарезание шипов.

Технические характеристики:
ФУГОВАЛЬНЫЙ УЗЕЛ
Размеры рабочего стола, mm	1850 х 410
Максимальная толщина снимаемого слоя, mm	5
Диаметр ножевого вала, mm	100
Количество ножей	4
РЕЙСМУСОВЫЙ УЗЕЛ
Размеры рабочего стола, mm	800 x 40
Максимальная толщина снимаемого слоя, mm	3
Скорость подачи, m/min	6 / 12
Толщина обработваемой заготовки, min/max, mm	3 — 225
Мощность двигателя, kW (HP)	3,0 (4.0)
Мощность узла подачи, kW	0.8 / 1.1
ПИЛЬНЫЙ УЗЕЛ
Размеры работчего стола, mm	1400 x 550
Размеры каретки, mm	760 х 500
Диаметр пильного диска – макс./ мин., mm	315 / Ø 250
Диаметр вала, mm	30
Макс. высота пропила, 90°/45°, mm
— при диаметре диска Ø 315 mm	90 / 65
— при диаметре диска Ø 250 mm	63 / 43
Максимальная широта среза, mm	700
Мощность двигателя, kW (HP)	3.0 (4.0)
Обороты вала, min^-1	4260

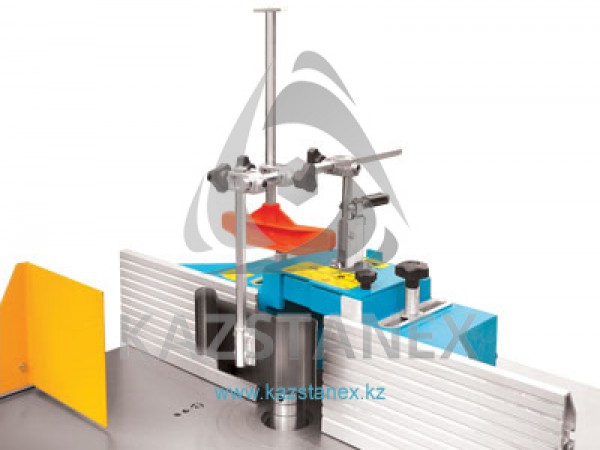

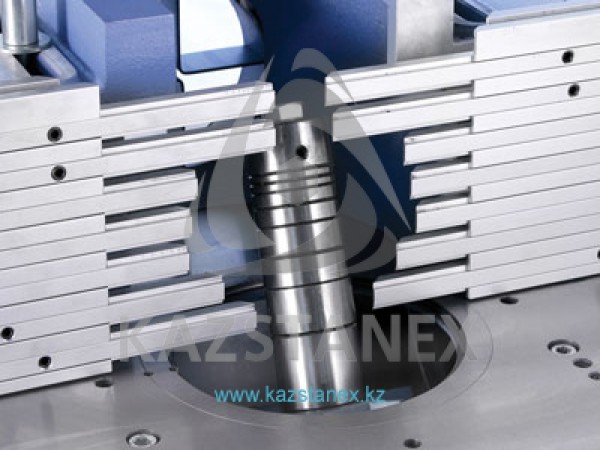

ФРЕЗЕРНЫЙ УЗЕЛ
Диаметр шпинделя, mm	30
Вертикальный ход шпинделя, mm	175
Полезная длина шпинделя, mm	125
Максимальный диаметр инструмента, mm: — при профилировании — при шипорезании	180 Ø 250
Обороты шпинделя, min-1	3500 / 7000
Мощность двигателя — двухскоростной, kW (HP)	2.2 / 3.0
СВЕРИЛЬНЫЙ УЗЕЛ
Максимальных диаметр сверла, mm	16
Размеры рабочего стола, mm	300 x 500
Продольный ход, mm	210
Поперечный ход, mm	250
Вертикалный ход, mm	160
ОБЩАЯ ИНФОРМАЦИЯ
Габаритные размеры, L x B x H, mm	2310x2900x1200
Вес машины, kg	1150

СПЕЦЗАКАЗ:

Подрезной модуль с:
Диаметр пильного диска, mm	150
Диаметр вала, mm	20
Обороты вала, min-1	8000
Мощность двигателя, kW (HP)	0.55 (0.75)
Мощность гл. двигателя пильного узла, kW (HP)	4.0 (5.5)
Мощность гл. двигателя фрезы, kW	3.2 / 4.0
Диаметры шпинделя фрезы, mm	1 ¼”, Ø32, Ø35, Ø40, Ø50
Интегралные линейки, mm	350, 500
Стол и предохранитель для шипорезания, mm	320
