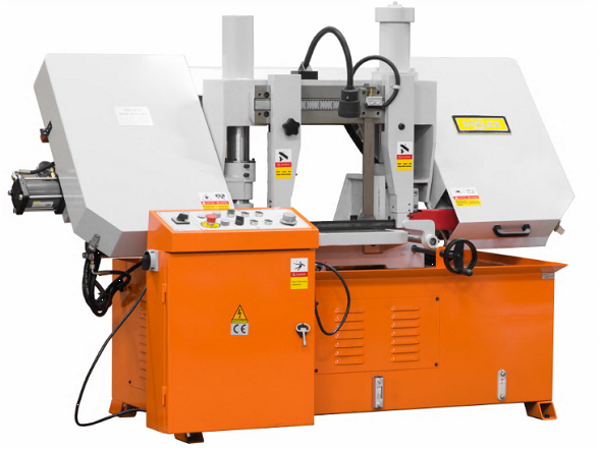

Ленточнопильный гидравлическийстанок Stalex TGK-4235

Модель Stalex TGK-4235 является гидравлическим ленточнопильным станком, колонного двухстоечного типа. Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 350 мм и прямоугольной заготовки 350x350 мм под углом 90°.

Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра по которой вертикально перемещается горизонтальная пильная рама. Пильная рама, представляет собой стальную сварную конструкцию.

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

Основные элементы

-Угол пиления заготовок 90°

-Опускание и подъем рамы осуществляется за счет гидравлики автоматически

-Станок управляется трёхфазным двигателем

-Предохранительные концевики, оберегающие станок от включения при незакрытых кожухах рамы

-Концевики на подъём/опускание рамы и на обрыв полотна

-Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин

-Термозащита электродвигателя

-Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно

-Тиски гидравлические с возможностью быстрого зажима заготовок + манометр

-Увеличенная скорость подачи до касания материала

-2 скорости вращения полотна

-Подсветка зоны резания

-Зубчатый привод

-Гидравлическая система регулирования усилия резания

-Автоматическое отключение при завершении резки

-Вспомогательный стол с роликом подачи приводится в движение вращением ручки маховика с передней части станка.

На станках применяются биметаллические пилы марок М42 и М51 размером 41х1,3х5000 мм.

Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей.

Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.

В стандартную комплектацию входят: - ленточнопильный станок - ленточнопильное полотно, установленное на станке - регулируемый упор - 250 мм - вспомогательный стол с роликом подачи, перед тисками
