Линия бесконечного сращивания с гидравлическим прессом SK 13/520

<
>
Производитель:
Страна:
Цена:по запросу
Мак. ширина пакета: 520 мм Производительность: до 2-х пакетов/мин.
Ваш консультант
тел.: +7 727 344 08 98, 266 86 10
моб.: +7 705 554 04 24/04 54
e-mail: stanki@kazstanex.kz
Сравнить

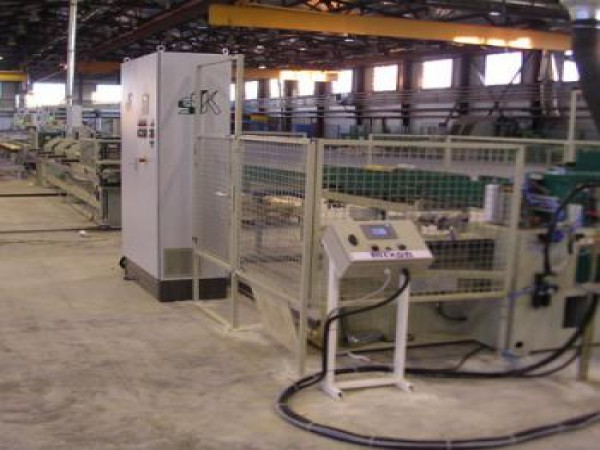

Линия сращивания для производства клеёных изделий неограниченной длины. Надёжная, высокопроизводительная и удобная в эксплуатации линия сращивания SK 13/520 учитывает все наиболее распространённые пожелания российских заказчиков. В основном применяется на предприятиях, которые занимаются производством клеёного бруса для домостроения и клеёных деревянных конструкций. Позиция 1 Автоматический вращающийся стол мод."ADB-520/2000" 00005542
Ширина пакета 520 мм
Макс. длина заготовок 2000 мм
Скорость 60 м/мин
Мощность мотора 0,75 кВт
  Позиции 2 Автоматический шипорезный станок (Формирование шипового соединения) мод."FRE-250/520/2000"   00005543 Предназначен для нарезания мини-шипа на торцах пакета заготовок различной длины. Пакет заготовок надёжно фиксируются горизонтальным и вертикальным прижимами, оснащёнными мощными пневмоцилиндрами. Рабочий стол перемещается по высокоточным износоустойчивым роликовым направляющим. Перемещение каретки электромеханическое по зубчатой рейке, что позволяет производить стабильную обработку больших сечений при высоких скоростях. Узлы шипорезного станка:
  • Регулируемый узел торцовочной пилы для точной установки длины шипа
  • Вертикальный шпиндель фрезы, надёжно зафиксированный сверху в двойном подшипнике и снизу в шариковом подшипнике
  • Регулируемый клеевой узел расположен на станке за шипорезным шпинделем

Производительность, пакетов/мин до 2-х
Высота реза максимальная 250 мм
Ширина стола 520 мм
Длина стола 2170 мм
Диаметр шпинделя фрезы 50 мм
Мощность двигателя шпинделя фрезы 22 кВт
Скорость вращения шпинделя фрезы 5800 об/мин
Мощность мотора пильного узла 7,5 кВт
Скорость вращения шпинделя фрезерного узла 2800 об/мин
Мощность двигателя клеенаносящего устройства 0,25 кВт
Мощность двигателя ременной передачи 0,55 кВтtd>
Мощность двигателя подачи конвейера 1,1 кВт
Рабочая высота 900 мм
  Позиция 3 Ручная система транспортирования (Разобщение пакета заготовок) Мод. UGM-520/2500   00005544 Оснащение:
  • Приводной конвейер с боковыми ограждениями для приема пакета заготовок от шипорезного станка + конвейер к прессу.
  • Конвейер перемещающий заготовки в зону прессования с прижимными роликами.

Конвейер для подачи пакета заготовок
Ширина 520 мм
Длина 2500 мм
Скорость 60 м/мин
Мощность двигателя 0,75 кВт
Ускоряющий транспортер
Ширина 270 мм
Длина 1800 мм
Скорость до 60 м/мин
Мощность мотора 0,55 кВт
Позиция 4 Подача: Устройство для измерения длины с тормозом для установки длины раскроя Мод. VSE
Мощность двигателя подачи 1х2,2 кВт
Скорость подачи до 120м/мин
Диаметр подающих роликов 225 мм
  Позиция 5 Гидравлический бесконечный пресс проходного типа со встроенной торцовочной пилой мод. HPS-12/250/6000   00005546 Заготовки поступают по конвейеру в зону прессования. Измерительное устройство определяет длину на входе, как только получена длина конвейер останавливается, пила отрезает готовую заготовку и ролик конвейера на выходе транспортирует заготовку на следующую стадию обработки. Как только пресс заполнится по всей длине заготовками, начинается прессование, далее заготовка продвигается и пресс вновь заполняется, процесс продолжается до получения заданной конечной длины. Выгрузка пресса оснащена неприводным рольгангом со встроенным разгрузочным устройством.
Производительность, циклов/мин до 5
Зона прессования 6000 мм
Усилие макс. 14000 Кпа
Мощность двигателя пилы 2 кВт
Диаметр пилы 500 мм
Мощность гидростанции 11 кВт
Длина рольганга на выходе 12000 мм
Ролик отделения 400 мм
Ширина рольганга 350 мм
  Позиция 6 Система контроля мод. ES SK 13/520   00005547
  • Изолированный распределительный щит
  • Система контроля SIEMENS + соединительные элементы
  • Дополнительная изолированная панель управления.
