НАЗНАЧЕНИЕ

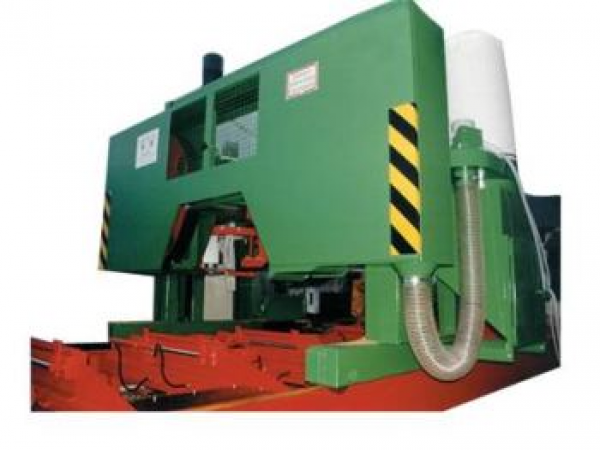

Предназначен для продольной распиловки бревен с целью получения пиломатериала высокого качества. Сочетает в себе такие преимущества ленточного пиления как тонкий пропил и возможность индивидуального раскроя пиловочника, и в то же время оборудован шкивами большого диаметра 1100 мм, что делает возможным применение широких ленточных пил 110 мм и распиловки бревен диаметром до 900 мм.
Станок оборудован гидравлическим устройством натяжения пильного полотна, что гарантирует идеальную геометрию пиломатериала и работу с высокой скоростью подачи. Станок может быть укомплектован полным спектром пристаночной механизации позволяющей свести к минимуму степень ручного труда.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Высокопроизводительный станок благодаря высокой степени механизации легко встраивается в лесопильные потоки и применяется в качестве головного станка для получения качественных пиломатериалов в больших объемах на предприятиях и в цехах лесопильного производства, а также для индивидуального раскроя бревен на пиломатериалы экспортного качества.
СХЕМА ОБРАБОТКИ
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
Литые шкивы увеличенного диаметра
Литые шкивы пильного узла большого диаметра 1000 мм, прошедшие специальную динамическую балансировку, осуществляют надежное вращение ленточной пилы и создают благоприятные условия ее работы за счет снижения напряжений в пиле.
Позволяют обеспечить высокое качество и точность распиливания бревен при высоких скоростях резания и больших диаметрах (до 850 мм). Рельсы Могут быть железнодорожные или с U-образными профилем, или с прямоугольным профилем (60х60х5). Крепятся на бетон по чертежам. (В комплект поставки не входят. Обсуждается с заказчиком дополнительно).
Механические рычажные зажимы
Механические рычажные зажимы (3 шт), которые монтируются непосредственно на бетон.
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
Загрузочное устройство с механизмом поштучной выдачи бревен
Обеспечивает автоматическую подачу бревен на ленточнопильный станок без использования ручного труда (стандартное исполнение: длина 4,5м, ширина 3,6м). Возможны другие варианты исполнения — по согласованию с заказчиком.
Гидравлическое устройство для загрузки бревен на рельсовй путь ленточнопильного станка
Обеспечивает подачу бревна на рельсовый путь станка без использования ручного труда, рекомендуется устанавливать в местах где нет возможности использовать загрузочное устройство с механизмом поштучной выдачи.
Вальцы для продольной подачи бревна по рельсовому пути
Один валец приводной с гидродвигателем и два неприводных обеспечивают продольное перемещение бревна для оптимальной его ориентации на пути.
Устройство для подъема гидрозажимов
Обеспечивает выравнивание оси бревна относительно станины, для получения оптимального распила искривленных бревен и бревен с большим сбегом.
Ленточный транспортер для механизированного удаления досок
Транспортер длиной 2,5 м, шириной 1 м с приводом для автоматического удаления досок из зоны пиления, наиболее эффективно дополняет устройство для сталкивания досок
Устройство для облегчения удаления досок
Устройство оборудовано вальцом находящимся на пути станка, облегчает удаление досок в случае когда нет возможности установить приводной транспортер
Система аспирации
Устанавливается непосредственно на ленточнопильном станке и обеспечивает удаление опилок из зоны резания, тем самым предотвращает налипание опилок на шкивы и полотно пилы.
Электронное управление с 5-ю программами и наладкой толщины пропила
Электронное управление ленточнопильного станка с 5-ю программами и цифровой наладкой толщины распиливания; данная опция позволяет оператору с высокой точностью устанавливать толщину реза, а также распиливать бревно по заранее заданной программе раскроя; значительно повышает производительность и точность размеров пиломатериала Пульт управления и кресло оператора размещаются непосредствено на пильном узле.
Электронное управление с 5-ю программами и наладкой толщины пропила DOUBLE
Электронное управление DOUBLE ленточнопильного станка 5-ю программами и цифровой наладкой толщины распиливания; дистанционная панель управления на отдельностоящей консоли. Благодаря дистанционной панели управления оператору не приходиться ездить вместе с ленточнопильным узлом.
Дополнительное гидравлическое крепление бревна
Обеспечивает быстрое и точное крепление без ручной наладки креплений.
Дополнительное механическое крепление бревна. (Если не входит в базовую комплектацию)
Механический рычажный зажим рекомендуется для станков эконом-класса работающих с невысокой производительностью. (Если не входит в базовую комплектацию).
Дополнительное гидравлическое устройство для поворачивания бревен (цепной кантователь). (Если не входит в базовую комплектацию)
Для кантования толстомерного лесоматериала длиной более 4,5 м и диаметром до 1000мм, данная опция устанавливается в дополнение к основному кантователю с гидравлическими упорами. (Если не входит в базовую комплектацию)
Подрезная пила (Дебаркер). (Если не входит в базовую комплектацию)
Подрезной узел автоматически очищает кору от загрязнения с торца бревна, от которого начинается распил, тем самым обеспечивая повышенный ресурс инструмента. Простая наладка — узел сам огибает неровности бревна. (Если не входит в базовую комплектацию)
Удлинение станины
Удлинение станины до 10 м, для распиловки бревен длиной 6 м.
Технические характеристики: | |||||||||
Параметры обрабатываемой заготовки (бревна), мм: - длина - диаметр | до 5000* до 900 | ||||||||
Диаметр пильных шкивов, мм | 1100 | ||||||||
Ширина пильного шкива, мм | 95 | ||||||||
Режущий инструмент (ленточная пила), мм: - ширина - длина | 110 6650 | ||||||||
Натяжение пил | гидравлическое | ||||||||
Вертикальное перемещение пильной рамки | электромеханическое | ||||||||
Скорость подачи м/мин | 0 - 40 | ||||||||
Производительность, м3 в час | 1,5-4,0 | ||||||||
Мощность двигателя, кВт | 22* | ||||||||
Габариты рельсового пути, мм | 9000х1820х500 | ||||||||
Габариты станка, мм | 2800х2000 |
