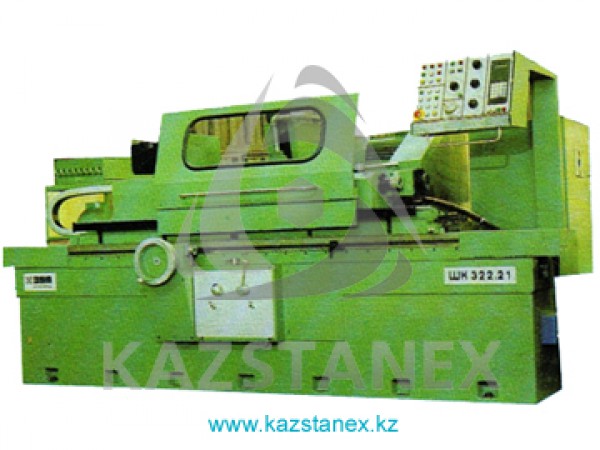

Назначение станка:
Наружное и внутреннее шлифование цилиндрических и конических поверхностей изделий, а также шлифование плоских фланцевых и торцевых поверхностей в ручном и полуавтоматическом цикле.
На полуавтомате можно осуществлять следующие виды шлифования:
При ручном управлении:
- продольное и врезное шлифование цилиндрических и конических поверхностей;
- продольное и врезное шлифование отверстий;
- шлифование фланцевых и торцевых поверхностей.
При полуавтоматическом цикле:
- продольное и врезное шлифование цилиндрических и конических поверхностей до упора;
- шлифование фланцевых и торцевых поверхностей до упора;
- продольное и врезное шлифование отверстий до упора.
Полуавтомат может быть использован в условиях единичного, мелкосерийного и серийного производства.
Технические характеристики:
Диаметр шлифования детали
Diameter of the part ground
-наружный
-range of the external surfaces
mm
10–400
-внутренний
-range of the internal surfaces
mm
10–200
Высота центров
Height of the centres
mm
230
Максимальная длина шлифования
Maximum length grount
-при наружном шлифовании (в центрах)
-by external grinding (between centres)
mm
1500
-при внутреннем шлифовании (в патроне)
-by internal grinding (in chuck)
mm
200
Максимальный угол поворота стола:
Maximum table swivel included Angle:
-по часовой стрелке
-clockwise
3°
-против часовой стрелки
-anti-clocwise
6°
Шлифовальный круг:
Grinding wheel:
-размеры при наружном шлифовании
-by exterrnal grinding
mm
500x80x203
-периферийная скорость
-peripheral speed
m/sec
35
Угол поворота шлифовального суппорта
Wheelhead swivel angle
± 90°
Передняя бабка
Workhead
-угол поворота по часовой стрелке
-swivel angle clockwise
30°
-угол поворота против часовой стрелки
-swivel angle anti-clockwise
90°
-диапазон оборотов
-range of the external grinding spees
rpm
30–400
Задняя бабка
Taistock
-упорный центр
-stationaty centre dimension
Morse Nr5
-ход пиноли
-spindle travel
mm
50
Диапазон автоматических поперечных подач
Range of the automatic cross feeds
mm
0,001–0,02
Диапазон продольных подач
Range of the cross feeds
m/min
0,05–8
Минимальная поперечная подача
Minimum cross feed
mm
0,0005
Мощность главного двигателя
Main elektromotor power
kW
5,5
ВИД УПРАВЛЕНИЯ
TYPE OF THE CONTROL
Однокоординатное ЧПУ
Вес станка:
Weight:
брутто
gross
kg
8500
нетто
net
kg
7900
Габаритные размеры упаковки
Package with dimensions
mm
4840x2360x2300
Стандартная комплектация:
шлифовальный диск размером 500 х 203 х 80 мм
фланец для шлифовального круга
защита шлифовального круга
электростанции 220/380 V
3 фазы, 50 Hz
центра — Морзе 5 – 2 шт.
система охлаждения
агрегат очистки охлаждающей житкости
локальное освещение
защитный экран рабочего стола
набор быстроизнашивающихся запасные части на 5000 часов работы
набор слесарно – монтажного инструмента для обслуживания
