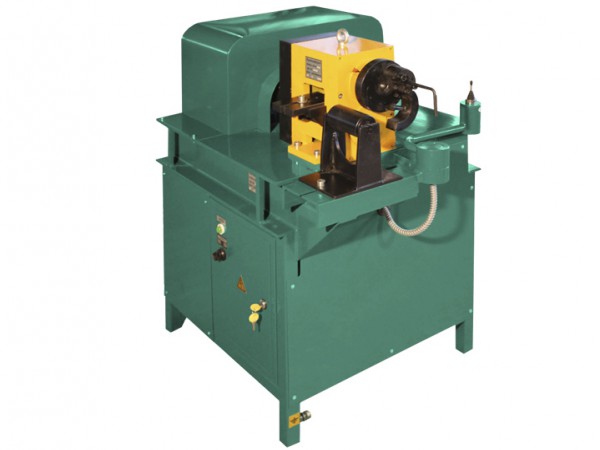

Станок для холодной художественной ковки Декор-1

Штампы ‘Улитка’ с раскатанным окончанием,Станок предназначен для холодной ковки и гибки основных элементов кованых изделий из металлопроката квадратного и круглого сечения толщиной от 6 до 20 мм, полосы от 2х10 до 10х40 мм, профильной трубы max 60х60х4 мм.,Станок предназначен для холодной ковки и гибки основных элементов кованых изделий из металлопроката квадратного и круглого сечения толщиной от 6 до 20 мм, полосы от 2х10 до 10х40 мм, профильной трубы max 60х60х4 мм.

Базовая комплектация
Привод-Д1

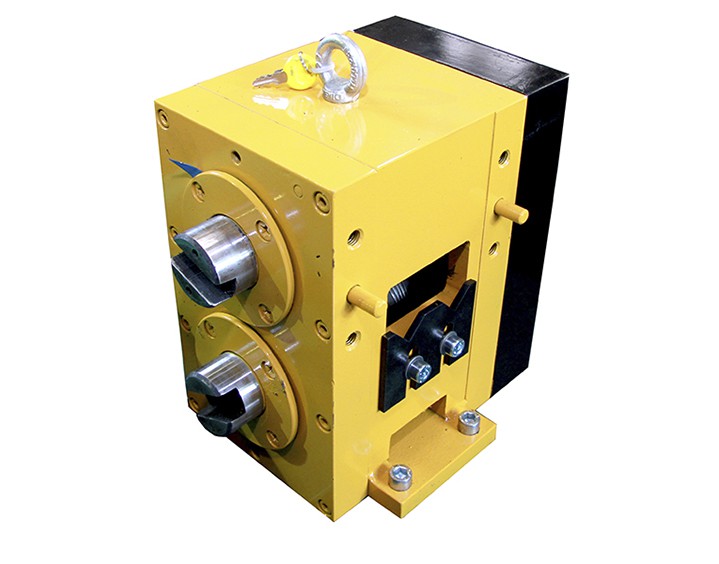

МКБ
На малом кузнечном блоке выполняются все основные операции холодной художественной ковки.

Название Что делает / Описание Заготовка

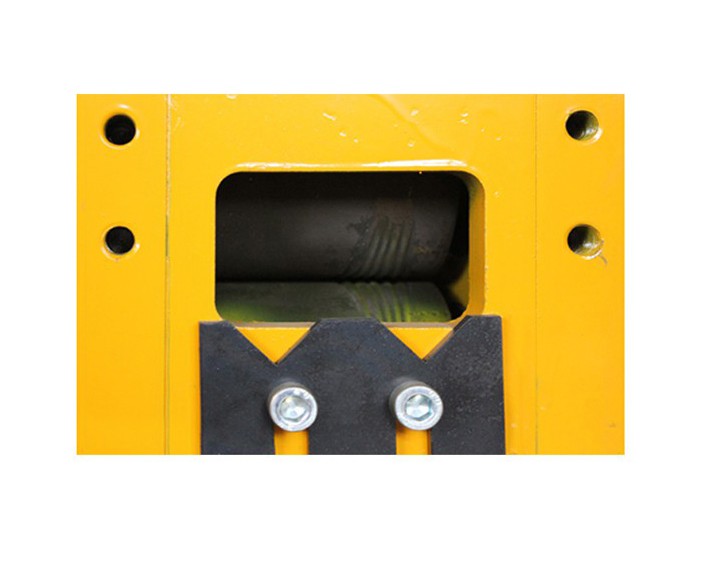

Эксцентриковые вальцы РВ 1/1

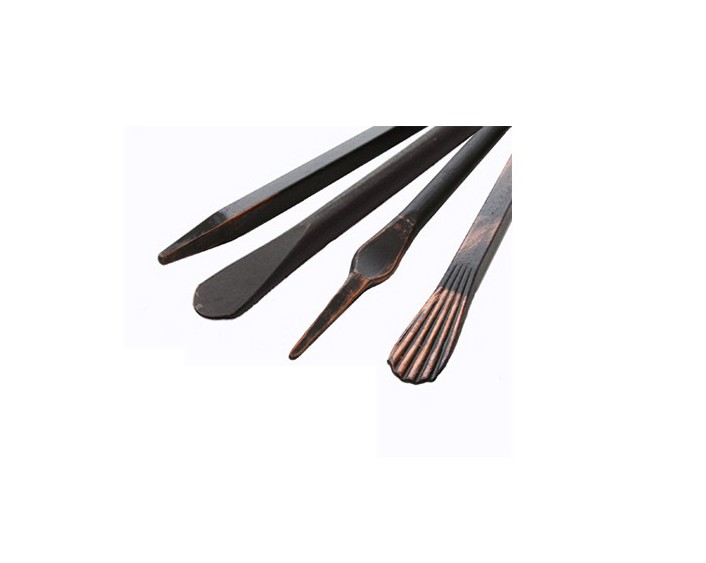

Для ковки окончаний металлопроката.
круг, квадрат: 6-20 мм, фасонная труба: до 20*20 мм.

Штамп &laquo,Улитка&raquo, — универсальная У
Предназначен для изготовления различных завитков.
Размер лекала (120*115мм), круг, квадрат: 6-16 мм.

Барабаны для навивки колец Б-114
Изготавливает элемент ‘кольцо’ D = 114 мм

Дополнительная комплектация
Приспособления для МКБ

Название Что делает / Описание Заготовка

Комплект приспособлений для изготовления элемента ‘торсион’

Предназначен для продольного скручивания квадрата, полосы в ‘Торсион’.
Максимальная длина скручиваемой длины 1.5 метра.

Квадрат 6*6, 8*8, 10*10, 12*12, 14*14, 16.*16, 20*20 мм

Приспособление для ‘корзинки’
Комплект приспособлений для изготовления элемента ‘корзинка’
Квадрат 6*6, 8*8, 10*10 мм.

Навесные вальцы.

Навесные вальцы предназначены для изготовления колец и дуг из проката
квадратного и круглого сечения, профильной и круглой трубы

Квадрат: до 20*20 мм.Круг, круглая труба: до 20 мм.Профильная труба: до 40*40 мм.

Приспособления для изготовления хомутов

Ролики для изготовления хомутной полосы

Ролики накатывают рисунок на полосу.Устанавливаются на блок МКБ.

полоса: 20*4 мм.

Приспособление ПДХ

На приспособлении из полосы изготавливаются хомуты, которые используются для закрытия мест сварки в изделиях. Данное приспособление не имеет аналогов и является одной из последних запатентованных разработок компании ‘Декор’.

полоса: 30*4 мм

Приспособления для завитков

Приспособление обратный загиб

Предназначено для предварительной подготовки заготовки перед изготовлением элемента ‘обратный загиб’ из металлопроката квадратного и круглого сечения от 6 мм до 16 мм.

круг, квадрат: 6-16 мм

Приспособление для догибания лапки

Приспособление для догибания лапки элемента ‘доллар’.

круг, квадрат: 6-16 мм

Штамп ‘Улитка’ с нераскатанным окончанием

Штамп ‘Улитка’ — УБЛ

Предназначен для изготовления элементов ‘доллар’,’бублик’,’запятая’ без оттяжки лапки. Внутренний размер завитка 108*117 мм.

круг, квадрат: 6-12 мм,проф. труба: 15*15, 20*20 мм.

Штампы ‘Улитка’ с раскатанным окончанием

Предназначен для изготовления элемента ‘доллар’,’бублик’,’запятая’. Предварительные работы: необходимо раскатать кованое окончание. Воспользуйтесь эксцентриковыми вальцами на блоке МКБ, УКГБ или КРБ.

Базовая комплектация
Привод-Д1

МКБ
На малом кузнечном блоке выполняются все основные операции холодной художественной ковки.

Название Что делает / Описание Заготовка

Эксцентриковые вальцы РВ 1/1
Для ковки окончаний металлопроката.
круг, квадрат: 6-20 мм, фасонная труба: до 20*20 мм.

Штамп &laquo,Улитка&raquo, — универсальная У
Предназначен для изготовления различных завитков.
Размер лекала (120*115мм), круг, квадрат: 6-16 мм.

Барабаны для навивки колец Б-114
Изготавливает элемент ‘кольцо’ D = 114 мм

Дополнительная комплектация
Приспособления для МКБ

Название Что делает / Описание Заготовка

Комплект приспособлений для изготовления элемента ‘торсион’

Предназначен для продольного скручивания квадрата, полосы в ‘Торсион’.
Максимальная длина скручиваемой длины 1.5 метра.

Квадрат 6*6, 8*8, 10*10, 12*12, 14*14, 16.*16, 20*20 мм

Приспособление для ‘корзинки’
Комплект приспособлений для изготовления элемента ‘корзинка’
Квадрат 6*6, 8*8, 10*10 мм.

Навесные вальцы.

Навесные вальцы предназначены для изготовления колец и дуг из проката
квадратного и круглого сечения, профильной и круглой трубы

Квадрат: до 20*20 мм.Круг, круглая труба: до 20 мм.Профильная труба: до 40*40 мм.

Приспособления для изготовления хомутов

Ролики для изготовления хомутной полосы

Ролики накатывают рисунок на полосу.Устанавливаются на блок МКБ.

полоса: 20*4 мм.

Приспособление ПДХ

На приспособлении из полосы изготавливаются хомуты, которые используются для закрытия мест сварки в изделиях. Данное приспособление не имеет аналогов и является одной из последних запатентованных разработок компании ‘Декор’.

полоса: 30*4 мм

Приспособления для завитков

Приспособление обратный загиб

Предназначено для предварительной подготовки заготовки перед изготовлением элемента ‘обратный загиб’ из металлопроката квадратного и круглого сечения от 6 мм до 16 мм.

круг, квадрат: 6-16 мм

Приспособление для догибания лапки

Приспособление для догибания лапки элемента ‘доллар’.

круг, квадрат: 6-16 мм

Штамп ‘Улитка’ с нераскатанным окончанием

Штамп ‘Улитка’ — УБЛ

Предназначен для изготовления элементов ‘доллар’,’бублик’,’запятая’ без оттяжки лапки. Внутренний размер завитка 108*117 мм.

круг, квадрат: 6-12 мм,проф. труба: 15*15, 20*20 мм.

Штампы ‘Улитка’ с раскатанным окончанием

Предназначен для изготовления элемента ‘доллар’,’бублик’,’запятая’. Предварительные работы: необходимо раскатать кованое окончание. Воспользуйтесь эксцентриковыми вальцами на блоке МКБ, УКГБ или КРБ.

Технические характеристики:

Мощность электродвигателя:
3,0 кВТ.

Ток питания сети:
380 В, 50 Гц, переменный, ‘трехфазный’ (220V — под заказ).

Частота вращения рабочих валов:
8,5 об/мин.

Направление вращения:
реверсивное.

Габаритные размеры:
960х816х950мм.

Масса:
287 кг.

Название Что делает / Описание Заготовка

Штамп ‘Улитка’ Универсальная

Предназначен для изготовления завитков из металлопроката квадратного и круглого сечения от 6 мм до 16 мм различной длины и внутренним размером 120*115 мм.
круг, квадрат: 6-16 мм

Штамп ‘Улитка’ — М0
Предназначен для изготовления завитков минимального диаметра без прямого участка. Внутренний размер завитка от 53*32 до 95*125 мм
круг, квадрат: 6-14 мм,проф. труба: 15*15, 20*20 мм.

Штамп ‘Улитка’ — М1
Внутренний размер завитка 67*54 мм.
круг, квадрат: 6-16 ммпроф. труба: 15*15, 20*20 мм.

Штамп ‘Улитка’ — М2
Внутренний размер завитка 80*40 мм
круг, квадрат: 6-16 мм,проф. труба: 15*15, 20*20 мм.

Штамп ‘Улитка’ — Б1
Внутренний размер завитка 167*181 мм.
круг, квадрат: 6-16 мм,проф. труба: 15*15, 20*20 мм.

Штамп ‘Улитка’ — Б2
Внутренний размер завитка 200*203 мм.
круг, квадрат: 6-16 мм, проф. труба: 15*15, 20*20 мм.

Штампы ‘Улитка’ с окончанием ‘обратный загиб’
Для получения элементов ‘доллар’,’бублик’ ,’запятая’ с окончанием ‘обратный загиб’ необходимо его предварительно подготовить.

Штамп ‘Улитка’ — ОЗ-1

Чтобы работать на ОЗ-1 нужно сделать предварительный загиб на любой стандартной улитке (к ним относятся Д1У, М1, М2, Б1).Внутренний размер завитка 120*115 мм.
круг, квадрат: 6-16 мм

Штамп ‘Улитка’ — ОЗ-2
Чтобы работать на ОЗ-2 нужно подготовить загиб на специальном приспособлении П-ОЗ.Внутренний размер завитка 67*54 мм
круг, квадрат: 6-16 мм

Штамп ‘Улитка’ — ОЗ-3
Заранее подготовить загиб на приспособлении П-ОЗ.Внутренний размер завитка 80*40 мм
круг, квадрат: 6-16 мм

Штамп ‘Улитка’ — ОЗ-4
Необходима предварительная подготовка загиба на П-ОЗ.Внутренний размер завитка 120*115 мм.
круг, квадрат: 6-16 мм

Штамп ‘Улитка’ — ОЗ-5
Заготовку необходимо подготовить на П-ОЗ.Внутренний размер завитка 167*181 мм
круг, квадрат: 6-16 мм

Штамп ‘Улитка’ — ОЗ-1

Оснастка устанавливается на блоки МКБ или УКГБ. Каждая модель навивает кольца определенного диаметра.

Б-50
Предназначен для изготовления элемента ‘кольцо’ диаметром 50 мм.

Б-70
Изготавливает элемент ‘кольцо’ D = 70 мм

Б-90
Изготавливает элемент ‘кольцо’ D = 90 мм

Б-114
Изготавливает элемент ‘кольцо’ D = 114 мм

Ролики для усиления профиля трубы

Ролики в работе

Накатывает канавку, усиливая профиль трубы.Для каждого типо-размера трубы — свой размер роликов.Поставляются в паре.

Модели
ПТ-10, ПТ-15, ПТ-20, ПТ-25

Профильная труба10×10, 15×15, 20×20, 25×25

Эксцентриковые вальцы

Эксцентриковые вальцы предназначены для получения кованых окончаний (оттяжки лапок). Установка на блоки МКБ и УКГБ. Не требуют перевальцовки. Комплектация: Вальцы устанавливаются в паре: верхний и нижний.

РВ 1/2. Двойная ‘Гусиная лапка’

С помощью вальцов можно изготавливать по два кованых окончания &laquo,гусиная лапка&raquo,
за одну операцию

круг, квадрат, фасонная труба: 6-20мм

РВ 2/1. ‘Лепесток’
З-3

Изготовление кованого окончания ‘лепесток’ и еще три вида окончаний: пика, гладкая лапка, купольная пика

круг, квадрат: 6-16 мм

РВ 2/2 Двойной ‘Лепесток

‘Гусиная лапка/Лепесток’

‘Лилия’

‘Лилия двойная’

‘Лилия/Гусиная лапка’

‘Лилия/Лепесток’

Комплект вальцов ‘Гусиная лапка’ (2шт

Горны
Горн используется для нагрева заготовок при выполнении операций по оттяжке декоративных окончаний: &ldquo,лапок&rdquo,, &ldquo,пик&rdquo,, &ldquo,лепестков&rdquo,. Горн работает на газе пропане.К горну можно подключить компрессор с воздухом для более быстрого нагрева.Технические характеристики:Применяемое топливо: Пропан / природный газ.Рабочее давление газа: 0,05-0,15 Мпа.Рабочее давление сжатого воздуха: 0,15-0,2 Мпа.Мах. температура нагрева заготовок: 1000 С.Габаритные размеры: 246х246х286 мм.Масса: 25 кг.

Д1-3. Газовый горн тупиковый

Чтобы работать на ОЗ-1 нужно сделать предварительный загиб на любой стандартной улитке (к ним относятся Д1У, М1, М2, Б1).Внутренний размер завитка 120*115 мм.

Д1-3/1. Газовый горн сквозного типа

Предназначен для нагрева середины заготовки и ее окончания перед формовкой окончания.Мах. длина нагреваемой части неограниченна.

Д1-3/2. Газовый горн сквозной с двумя горелками
Предназначен для нагрева заготовки перед формовкой.
