По желанию заказчика возможна комплектация станка с различными обрабатывающими узлами:
Узел для сверления с функцией вкручивания фурнитуры;
Фрезерный узел для выборки паза под дверные петли.
НАЗНАЧЕНИЕ:

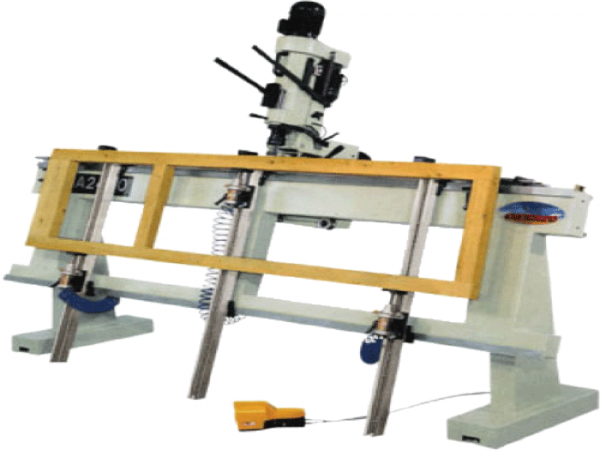

Предназначен для сверления сквозных и глухих отверстий, вкручивания петель за один проход под различную фурнитуру в конструкциях окон, а также для выборки пазов под дверные петли.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется в мелкосерийном производстве, идеально подходит для применения на предприятиях и в цехах по производству оконных рам, дверей и других столярных изделий.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Фиксация обрабатываемой детали осуществляется вертикальными передвижными пневмоцилиндрами с управлением от напольной педали;
- Возможность установки различных обрабатывающих узлов (сверлильного с функцией вкручивания петель или фрезерного для выборки паза под дверные петли)*
- Простота эксплуатации
*По желанию заказчика
ОБРАЗЦИ УСТАНАВЛИВАЕМОЙ ФУРНИТУРЫ
При комплектации станка узлом для сверления с функцией вкручивания возможна установка следующей фурнитуры:

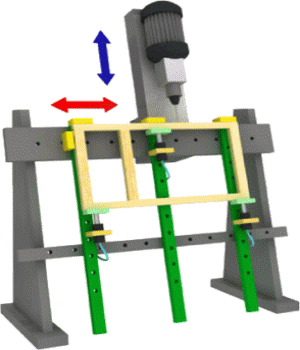

СХЕМА ОБРАБОТКИ
Технические характеристики:
Максимальная длина рамы/двери, мм
2400
Минимальная длина обработки, мм
70
Максимальная глубина сверления, мм
70
Максимальная высота обрабатываемой заготовки (рамы/двери), мм
1000
Наклон сверлильной головы, град.
+ 60º - 15º
Мощность электродвигателя сверлильного узла, кВт*
0,55
Мощность электродвигателя узла вставки петель, кВт*
0,55
Мощность электродвигателя фрезерного узла, кВт
0,88
Габариты, мм
2800х800х2100
Масса (в упаковке), кг
350 (380)
ОПЦИИ:
- Двухсторонние упоры на передвижном суппорте;
- Дополнительная опорная балка с пневмоцилиндром;
- Дополнительный средний упор;
- Сверлильный патрон под фурнитуру Ø9 мм, Ø 11 мм, Ø 13 мм, Ø 14 мм , Ø 16 мм, Ø 18 мм, Ø 20мм.
- Сверло под фурнитуру Ø 9 мм, Ø 11 мм, Ø 13 мм , Ø 14 мм , Ø 16 мм, Ø 18 мм, Ø 20 мм.
- Суппорт, для расположения оконной рамы в горизонтальном положении;
- Увеличение высоты обрабатываемой заготовки до 1200 мм;
- Узел для сверления и установки фурнитуры + парковочное место;
- Фрезерный узел (для выборки паза) + парковочное место;
- Цанга под фурнитуру Ø 9 мм, Ø 11 мм, Ø 13 мм, Ø 14 мм , Ø 16 мм, Ø 18 мм, Ø 20 мм.
