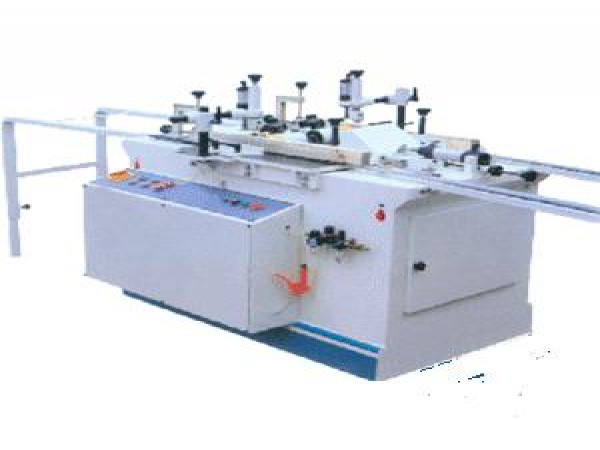

Предназначен для получения глухих и сквозных отверстий, а также различных пазов в деревянных брусках. Основная область применения - изготовление деревянных жалюзи и элементов детской мебели в больших объемах.
Отличительные особенности:
Обработка двух заготовок одновременно;
Высокая производительность;
Управление станком осуществляется с пульта;
Подача каретки с зубчатыми рейками и подача сверел - осуществляется с помощью пневмоцилиндров;
Возможность изготовления вертикальных, горизонтальных и наклонных пазов;
Регулировка наклона шпинделя рукояткой с градуировкой в 1 градус;
Скорость подачи каретки и сверел регулируется бесступенчато
Технические характеристики:
Размеры обрабатываемых деталей, мм:
120х100
Максимальная длина паза, мм
100
Максимальный диаметр сверления, мм
18
Максимальная глубина сверления, мм
20
Угол наклона шпинделя, град
0-90
Частота вращения шпинделей, об/мин
10500
Давление пневмосистемы, МПа
0,6-0,7
Мощность основного шпинделя, кВт
1,1
Мощность двигателя подачи, кВт
0,75
Шаг зубчатой рейки, мм
6,5х1-15< 97.5
Габариты станка, мм
3400х970х1250

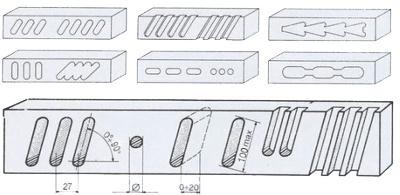

Изготовленные элементыУдобная настройка станка
Подача заготовок с помощью пневмоцилиндра по зубчатой рейке со стандартным шагом 6,5 мм.
Эргономичная и удобная регулировка наклона сверлильного шпинделя от 0 до 90 градусов с точностью до градуса.
Регулировка хода шпинделя осуществляется с помощью винта
