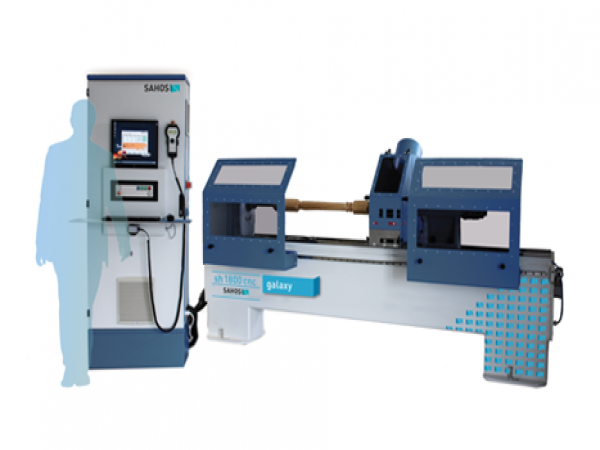

предназначен для высокопроизводительного изготовления токарных изделий: балясин, ножек стульев и столов, тел вращения. Основными критериями при разработке станков Sahos данной серии были: продуктивная обработка изделий, быстрая перенастройка с одного изделия на другое, простота программирования, большой диапазон выпускаемой продукции. Жесткая станина, продуманная конструкция станка, использование высококачественных комплектующих (направляющие «BOSCH REXROTH» (Германия), двигатели фрезерных узлов «HSD» (Италия), электрокомпоненты «Telemecanique» и «Emerson» и т.д.) и специально разработанное программное обеспечение «LatheCam» позволили фирме Sahos добиться отличной производительности и качества выпускаемой продукции.
Конструктивные особенности
Массивная стальная станина с передней и задней бабкой из серого чугуна гарантируют высокую жесткость всей системы. Прецизионные направляющие качения и шариковые винты по всем осям являются залогом высокой точности и долгого срока службы станка. Шпиндель с конусом MORSE 3 размещен в двух упорных шарикоподшипниках. Обороты шпинделя плавно регулируются частотным преобразователем.
Пиноль задней бабки оснащена вращающимся центром. Стандартно станок оснащен электрическим управлением пиноли задней бабки с возможностью плавной установки прижимной силы моментной муфтой.
Установочные вилки для быстрого и точного позиционирования заготовки между центрами станка управляются пневматически и их перемещение можно включить в программу. Это решение сокращает время замены заготовки до минимума и значительно повышает производительность труда.
Высокая производительность достигается одновременной работой тремя резцами. Инструмент 1-го суппорта обтачивает заготовку под диаметр люнета, а два управляемых копировальных резца производят черновой и чистовой резы. В результате большинство деталей профилируется за один проход обрабатывающей группы. При этом зона обработки жестко зафиксирована люнетом, что дает отличное качество обработки даже на длинных и тонких деталях.
Станок в исполнении с двумя, управляемыми системой ЧПУ, фрезерными узлами, позволяет изготавливать детали с декоративными проточками, спиралями, пазами и т.д. Эта модификация позволяет обрабатывать деталь торцем или боком инструмента. Работой станка управляет современная, полностью цифровая система ЧПУ «CNC886». Система управления интерпретирует стандартный код ISO. Кроме стандартных функций, таких как интерполяция прямых и дуг, система автоматически регулирует скорость обработки в зависимости от кривизны контура. Связь с офисом реализована при помощи флэш-накопителей либо прямым подключением к сети. Для создания программы числового управления используется специально разработанное для данного станка программное обеспечение «LatheCAM», содержащее все функции для удобного и быстрого создания профиля детали, управления библиотекой готовых изделий. Процесс создания контура интуитивно понятен и прост. Стандартные функции копирования и зеркального отображения отдельных элементов существенно ускоряют программирование.
Для проверки составленной программы «LatheCAM» оснащен модулем визуализации процесса обработки. Это позволяет прямо на рабочем месте выявить возможные столкновения и оптимизировать процесс обработки. Также есть возможность получить фотореалистичное изображение изделия перед обработкой. Программное обеспечение «LatheCAM» может быть использовано и дизайнером.
Образцы продукции, произведенной на оборудовании GALAXY SH1800CNC-S, и примерное время их изготовления
Габаритные размеры (длина х Ø), мм 130 х 55, Время цикла, сек. 49
Габаритные размеры (длина х Ø), мм 420 х 40, Время цикла, сек. 120
Габаритные размеры (длина х Ø), мм 370 х 60, Время цикла, сек. 66
Габаритные размеры (длина х Ø), мм 280 х 75, Время цикла, сек. 96
Габаритные размеры (длина х Ø), мм 300 х 75, Время цикла, сек. 180
Габаритные размеры (длина х Ø), мм 730 х 100, Время цикла, сек. 244
Проработана совместимость с ПО SolidCAM, что позволяет изготавливать тела вращения с 3D-резьбой (включено в стоимость)!
Технические характеристики: | |||||||||
Модель | SH1800 CNC | SH 1800 CNC-S | |||||||
Максимальная длина заготовки , мм | 1800 | 1800 | |||||||
Наибольший диаметр обрабатываемой заготовки с торца, мм | 540 | 540 | |||||||
Наибольший диаметр обрабатываемой заготовки по копиру, мм | 270 | 270 | |||||||
Наибольший диаметр обрабатываемой заготовки в люнете, мм | 140 | 140 | |||||||
Поперечный ход салазок, мм | 250 | 250 | |||||||
Тип конуса шпинделя | Morse 3 | Morse 3 | |||||||
Перемещение по осям Z-X-A, м/мин | 30-20-20 | 30-20-20 | |||||||
Частота вращения основного шпинделя, об/мин | 0-3750 | 0-3750 | |||||||
Производительность для всасывания стружки, м3/ч | 4000 | 4000 | |||||||
Диаметр аспирационного отверстия, мм | 250 | 250 | |||||||
Количество фрезерных шпинделей, шт | - | 2 | |||||||
Обороты шпинделя, об/мин | - | 1000-18000 | |||||||
Мощность основного двигателя, кВт | 5,9 | 5,9 | |||||||
Мощность фрезерного шпинделя, кВт | - | 2,2 | |||||||
Тип цанги фрезерного шпинделя | - | ER25 | |||||||
Общая мощность двигателей, кВт | 12 | 14 | |||||||
Габаритные размеры, мм | 4300 x 1900 х 2100 | 4300 x 1900 х 2100 | |||||||
Габаритные размеры (транспортные), мм | 3500 x 1820 х 1900 | 3500 x 1820 х 1900 | |||||||
Масса (нетто), кг | 1600 | 1650 | |||||||
Масса (брутто), кг | 1700 | 1750 |
Комплектация:
Опции:
