Торцовочный станок для дров (переработка горбыля и отходов) «trv 1200l 550»

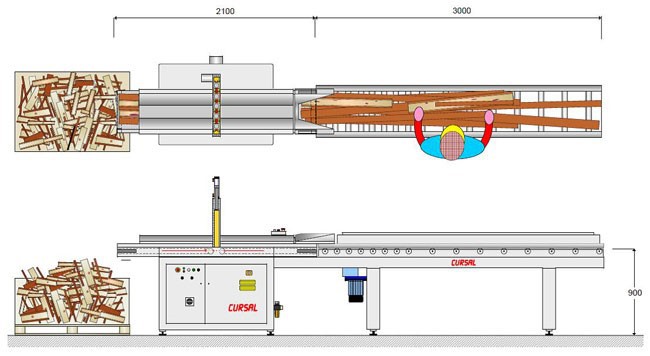

Назначение: Линия специально разработана для переработки отходов деревообработки (горбыль, обрезки и т.п.). На линии производится резка заготовок на запрограммированные длины. Область применения: Применяется на лесопильных и деревообрабатывающих предприятиях в основном для получения дров из отходов после лесопиления. Схема торцовочного станка с загрузочным транспортером Описание узлов: RALM 3000X550 Моторизованный подающий роликовый-конвейер транспортёр

• Двигатель подачи 0,375 кВт
• Структура рольганга состоит из стальных труб
• Скорость подачи регулируемая – 5-50 м/мин
• Соединение роликового транспортёра с конвейерной лентой станка защищено
• Ролики из оцинкованной стали, диаметром 60 мм, расположены с интервалом 250/125 мм
• Используемая ширина ролика 350мм, нагрузка 230кг на каждый ролик
• Боковые ограждения транспортёра
• Рабочая высота 900+-20 мм
• Габаритные размеры: Длина 3000 x ширина 550 x Высота 950 мм

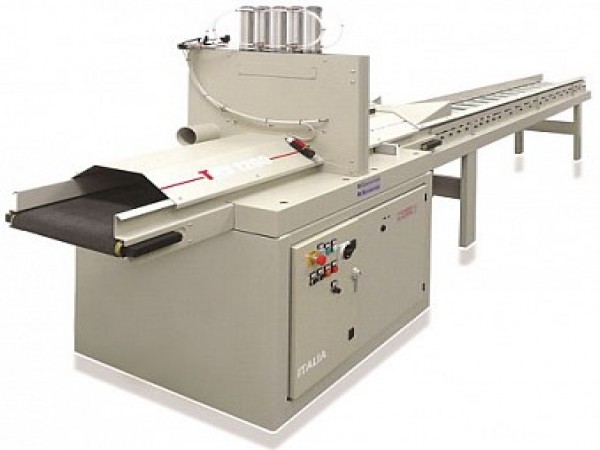

TRV 1200L 550 проходной торцовочный станок для резки

• Торцовочная пила с функцией раскроя заготовок (горбыль, обрезки и проч.) по длине
• Мощность привода пильного диска 4,1 кВт с автоматическим тормозом.
• Программируемый логический контроллер для выставления длины заготовок и времени реза
• Скорость цикла резания от 0,3 до 1,5 секунд
• Система быстрого торможения и растормаживания пилы с устройством защиты от несанкционированного срабатывания тормоза
• Высота реза 135 мм – в центре пилы (см. диаграмму распила)
• Ширина реза – 330 мм (см. диаграмму распила)
• Вертикальное возвратно-поступательное движение пильного полотна
• Подающий 1000 мм до пилы и принимающий 1000 мм после пилы конвейерный транспортер с износостойкой лентой
• Регулируемая скорость подачи транспортерной ленты от 5 до 50 м/мин.

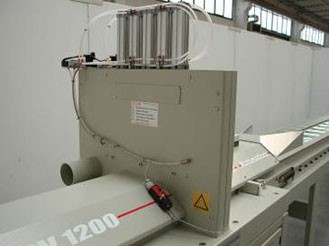

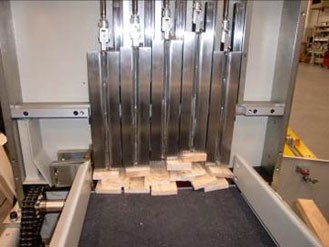

• Специально разработанный прижим, разделённый на 5 независимых секций. Ход каждого прижима по вертикали 150 мм. Для стабильного прижима во время торцевания хаотично загруженных заготовок.
• Каждый из 5 прижимов оснащён индивидуальным пневмоцилиндром с амортизирующим узлом
• Для лучшего отвода опилок 2 отвода: сверху пилы Ø100мм и снизу Ø140мм
• Защитные кожухи 900мм перед и после пильного диска
• Высота рабочего стола 900+-20 мм
• Размеры: длина 2100 x ширина 1000 x высота 1700 мм

Пильный диск HM 550-35-120

• Пила с твердосплавными напайками, внешний диаметр 550 мм, внутренний – 35 мм, число зубьев 120
• Прочность, балансировка и бесшумность приведены к работе на скорости подачи пилы на заготовку 85 м/сек

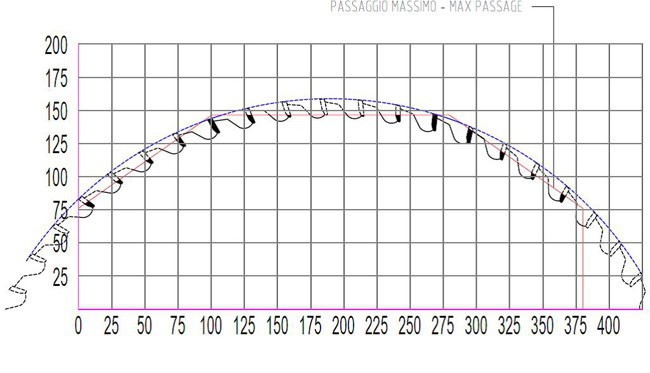

Диаграмма распила Опционально: TSS 45° 2500X520 наклонный транспортёр

• Наклонный ленточный транспортёр под углом 45 градусов с поперечными планками шириной 40 мм через каждые 300 мм.
• Скорость движения ленты 50 м/мин.
• Полная защита от возврата конвейера с сенсорным датчиком максимального уровня сбрасываемого материала.
• Высота подъема до 1900 мм.
• Габаритные размеры: Длина 2500 x ширина 520 x высота 2000 мм.

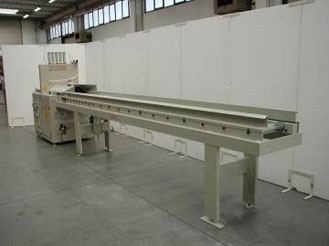

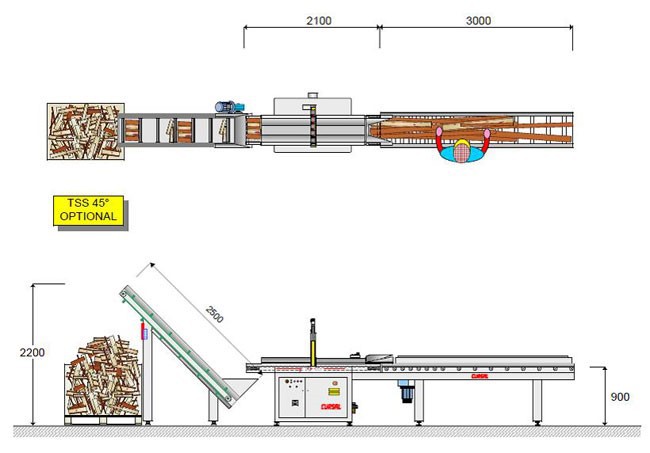

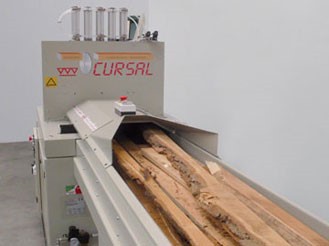

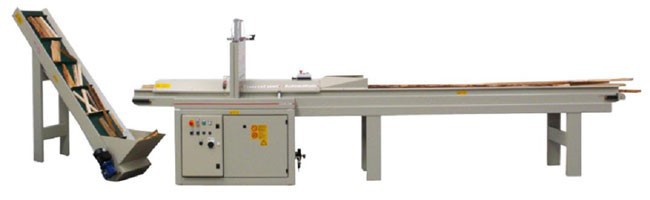

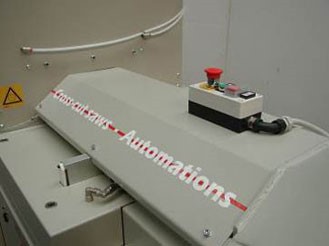

Фотография и схема торцовочного станка с загрузочным транспортёром и разгрузочным наклонным транспортёром Фотографии
