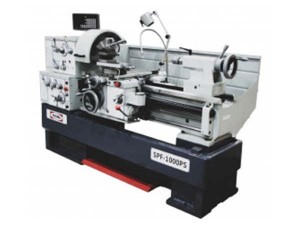

Описание

№

Описание

1

Рукоятка перемены скорости главного шпинделя

20

Винты крепления суппорта

2

Рукоятка перемены высокой/низкой скорости

21

Болты регулировки фундамента

3

Рукоятка перемены скорости главного шпинделя

22

Рукоятка «Пуск»

4

Рукоятка хода влево/вправо

23

4-позиционная рукоятка автоматической остановки

5

Рукоятка выбора подачи резьбы

24

Ходовой винт

6

Рукоятка перемены подачи резьбы

25

Тяга автоматической подачи

7

Диск перемены 10 шагов подачи

26

Винты регулировки центрирования задней бабки

8

Выключатель электропитания

27

Корпус задней бабки

9

Прерывающий переключатель

28

Маховик задней бабки

10

Переключатель охлаждающего насоса

29

Зажимная рукоятка корпуса задней бабки

11

Кнопка управления запуском шпинделя

30

Зажимная рукоятка шпинделя задней бабки

12

Эксцентриковое центрирующее кольцо

31

Рейка

13

Маховик продольного движения фартука

32

Рукоятка верхнего суппорта

14

Кнопка подачи поперечных салазок

33

Клапан регулировки СОЖ

15

Центрирование с автоматической остановкой

34

Верхний суппорт

16

Рукоятка автоматической подачи

35

Четырехпозиционный держатель инструмента

17

Педаль ножного тормоза

36

Зажимная рукоятка держателя инструмента

18

Рукоятка маточной гайки

37

Резьбоуказатель

19

Рукоятка выбора подачи (Продольной и поперечной)

38

Лампа

Максимальный диаметр устанавливаемого изделия по станине

460 мм

Максимальный диаметр устанавливаемого изделия по поперечным салазкам

274 мм

Максимальный диаметр устанавливаемого изделия в выемке

690 мм

Ширина выемки

155 мм

Высота центра

230 мм

Расстояние между центрами

1 000 мм

Ширина станины

300 мм

Максимальный размер режущего инструмента

25х25 мм

Максимальное перемещение поперечных салазок

290 мм

Максимальное перемещение верхних салазок

120 мм

Передняя бабка

Диаметр осевого отверстия шпинделя

диам. 58 мм

Тип шпиндельной головки

D1-6

Конус Морзе на головке шпинделя, на муфте

MК6

Кол-во скоростей шпинделя

12

Диапазон частоты вращения шпинделя

25-2000 об./мин

Резьба и подачи

Диаметр ходового винта и резьба

диам. 35 ммх4 нитки на дюйм или шаг 6 мм

Дюймовый шаг резьбы

2-112 ниток на дюйм (60 типов

Высота центра

230 мм

Метрический шаг резьбы

0,1-14 мм (41 типов)

Диаметральный шаг

4-112D.P. (50 типов)

Модульный шаг

0,1-7M.P. (39 типов)

Дюймовая продольная подача шпинделя на один оборот

0,0011 дюйма-0,0633 дюйма/об. (42 типов)

Метрическая продольная подача шпинделя на один оборот

0,031-1,7 мм/об. (42 типов)

Дюймовая поперечная подача шпинделя на один оборот

0,00033 дюйма-0,01837 дюйма (42 типа)

Метрическая поперечная подача шпинделя на один оборот

0,014-0,784 мм (42 типа)

Задняя бабка

Полный ход пиноли задней бабки

123 мм/td>

Диаметр пиноли задней бабки

диам. 60 мм

Внутренний конус пиноли задней бабки

MК4

Двигатель токарного станка

Двигатель привода шпинделя

5,5 кВт

Двигатель охлаждающего насоса

0,1 кВт/td>

Масса и размеры токарного станка

Пространство, необходимое для станка (ДхШхВ)

2170х1040х1370мм

Размеры упаковки (ДхШхВ)

2250х1120х1730мм

Масса нетто токарного станка

2 045 кг
