Высокоскоростная торцовочная линия TRV1200S, 1200E

НАЗНАЧЕНИЕ:

Линия специально разработана для высокопроизводительной вырезки дефектов (сучков, смоляных карманов и т.п.) из обрезных досок. На линии производится как вырезка дефектных мест так и резка заготовок на запрограммированные длины.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется перед линией сращивания и перед дальнейшей обработкой для раскроя заданных длин на предприятиях и в цехах по производству столярных и погонажных изделий, мебели, клееных изделий из древесины, для деревянного домостроения и на других деревообрабатывающих и мебельных предприятиях.

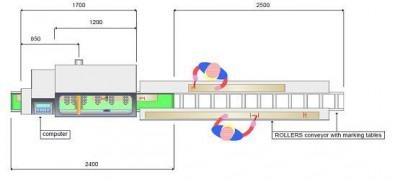

Схема линии

Состав оборудования и отличительные особенности

• Подающий рольганг
• Структура рольганга состоит из стальных труб
• Передача осуществляется через ремень, с полной защитой. Ролики из оцинкованной стали, диаметром 60 мм, шаг с интервалом 250 мм

• Двусторонний маркировочный стол
• Столы для маркировки досок, регулируемые по ширине, для работы одновременно двух операторов

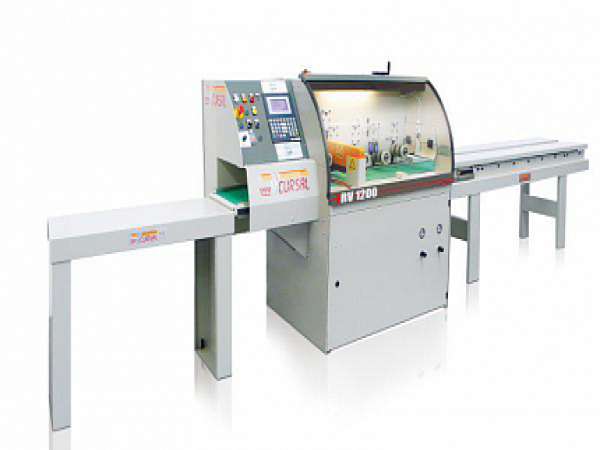

• Высокоскоростной торцовочный станок TRV 1200S и TRV 1200E - с функцией полной оптимизации

• Автоматический электронно-программируемый торцовочный станок для резки по меткам (S) / с функцией оптимизации раскроя по длине (E)
• Возможность программирования начального и конечного реза + удаление дефектов + резка на заданные размеры
• 45 групп длин могут быть запрограммированы, в каждой группе по 199 размеров (E)
• Также возможно сортировать по сортам – до 5 сортов качества (E)
• Оптимизация производится после частично или полного сканирования заготовки (E)
• Оператор может проставить приоритеты по длинам, сортам или иным значениям (E)
• Возможность задавать минимальные и максимальные длины, например для линии сращивания
• Считывание люминесцентных меток осуществляется камерой, установленной на входе станка
• Подача заготовок справа налево посредством моторизованного электронно-управляемого конвейера из двух частей: до и после пильного диска
• Верхняя траверса с прижимными роликами, регулируемая по высоте
• Вертикальное возвратно-поступательное движение пильного полотна с автоматически контролируемой и регулируемой амплитудой поднятия
• Система быстрого торможения и растормаживания пилы с устройством защиты от несанкционированного срабатывания тормоза
• Полная защита

• Пильный диск HM 500-35-120
• Пила с твердосплавными напайками, внешний диаметр 500 мм, внутренний – 35 мм, число зубьев 120
• Прочность, балансировка и бесшумность приведены к работе на скорости подачи пилы на заготовку 85 м/сек

Опциональное оснащение:

Приводной подающий роликовый стол

Автоматическая загрузочная станция с разметочными столами

Сортировочная станция с пневматическими и/или воздушными выталкивателями
