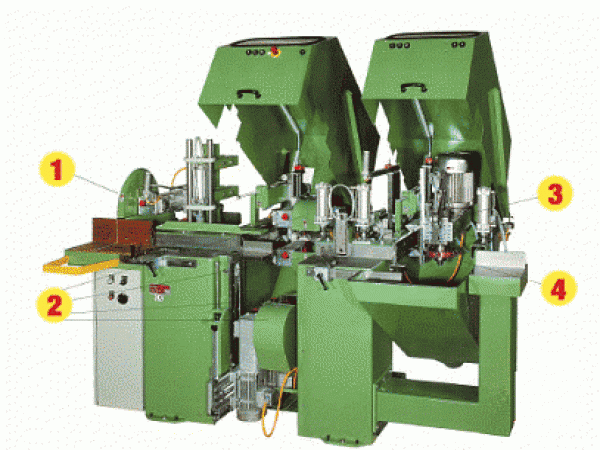

Чашкорезный станок KRUSI CM-40(4 узла)

НАЗНАЧЕНИЕ:

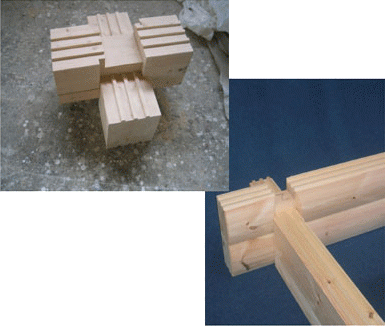

Станок предназначен для проведения полного цикла технологических операций по изготовлению высококачественных деталей домов из стенового профилированного бруса. Данная модель воплотила в себе огромный опыт накопленный фирмой Krusi.

На протяжении более чем 40 летней работы выпускаемые станки постоянно совершенствуются. Это позволило стать лидером на рынке мировых производителей простых, но надежных станков для домостроения.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок применяется в качестве самостоятельной технологической единицы при изготовления деталей из стенового бруса на предприятиях по производству брусовых домов средней и большой мощности. Обработка бруса происходит на одном станке и за один проход в следующей последовательности:

• пиление (торцовка);
• фрезерование 4-стороннего паза (венцов) с помощью горизонтальных и вертикальных фрезерных агрегатов;
• сверление отверстий;
• узел торцевого фрезерования.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

• Электронная защита электродвигателей;
• Гидропневматическая подача фрезерных узлов;
• Фрезерные группы снабжены защитными кожухами;
• Регулирование межцентрового расстояния между парами вертикальных и горизонтальных фрез по счетчику «Siko»;
• Точная настройка положения узлов станка по механическому счетчику «Siko»(кроме торцовочного узла т.к. нет необходимости);
• Мощный пневматический прижим заготовок исключает смещение детали в процессе фрезерования;
• Большой защитный кожух для узла фрезерования 4-х сторонннего паза и узла торцевого фрезерования;
• Управление узлами станка выведено на переднюю панель.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ПИЛЬНЫЙ УЗЕЛ

Предназначен для чистовой торцовки в размер деталей из стенового бруса. Получаемая лоскость торца детали строго перпендикулярна оси и является технологической базой при выполнении последующих технологических операций. Диаметр пилы: 450 мм; Мощность пильного узла: 2,2 кВт.

УЗЕЛ ФРЕЗЕРОВАНИЯ 4-Х СТОРОННЕГО ПАЗА

Предназначен для фрезерования пазов в стеновом брусе с четырех сторон

. •Диаметр вала 30 мм;

•Две вертикальных фрезы диаметром 230 мм;

•Две горизонтальные фрезы диаметром 180 мм;

•Минимальная ширина фрезерования: 61 мм;

•Максимальная ширина фрезерования: 120 мм;

•Настройка глубины фрезерования по механическому счетчику «Siko»;

•Прижим заготовки осуществляется минимум двумя пневматическими прижимами;

•Перемещение фрез осуществляется гидропневматически;

•Мощность каждого двигателя фрезы: 2,2 кВт.

СВЕРЛИЛЬНЫЙ УЗЕЛ

Предназначен для точного сверления отверстий в деталях из стенового бруса.

•Диаметр сверла 16(20,25) мм;

•Горизонтальное перемещение узла осуществляется гидропневматически;

•Мощность двигателя: 2,2 кВт;

•Прижим заготовки осуществляется двумя пневматическими прижимами;

•Настройка положения агрегата осуществляется по механическому счетчику «Siko».

УЗЕЛ ТОРЦЕВОГО ФРЕЗЕРОВАНИЯ

Предназначен для получения вертикальных пазов в торцах деталей из стенового бруса выступающих в оконных и дверных проемах. Этот паз необходим для закрепления обсадной коробки, препятствующей защемлению оконных блоков при усадке дома.

•Диаметр вала 30 мм;

•Максимальный диаметр фрезы = 230 мм;

•Минимальная ширина обработки= 26 мм;

•Максимальная ширина обработки = 50 мм;

•Мощность двигателя : 4 кВт;

•Скорость вращения: 2960 об/мин;

•Перемещение фрез осуществляется гидропневматически;

•Прижим заготовки осуществляется минимум двумя пневматическими прижимами;

•Настройка положения агрегата осуществляется по механическому счетчику «Siko».
