Паркетная линия GRIGGIO

Производитель:
Страна:Италия
Цена:по запросу
Расчетная производ.: до 350 м3 в смену Частота вращения шпинделей: 6000 об/мин Установленная мощность: 45 кВт Количество шпинделей: 5 шт
Ваш консультант
тел.: +7 727 344 08 98, 266 86 10
моб.: +7 705 554 04 24/04 54
e-mail: stanki@kazstanex.kz
Сравнить
Предназначена для изготовления паркетных планок штучного паркета, лампаркета, пар-кетной доски и половой доски из массива древесины. На линии осуществляются следующие операции (автоматически):
  • подача заготовок одинаковой длины из магазина в четырехсторонний продольно-фрезерный станок;
  • четырехстороннее фрезерование для получения паза и гребня на продольных боковых кромках заготовок с предварительной обработкой направляющих пазов на нижней пласти, обработка пазов на верхней пласти для снятия внутренних напряжений (по заказу) и окончательная обработкой поверхности пластей высокой чистоты;
  • автоматическая передача заготовок на двухсторонний шипорезный станок;
  • торцовка заготовок с подрезкой для исключения сколов и нарезание паза и гребня на торцах паркетных планок.

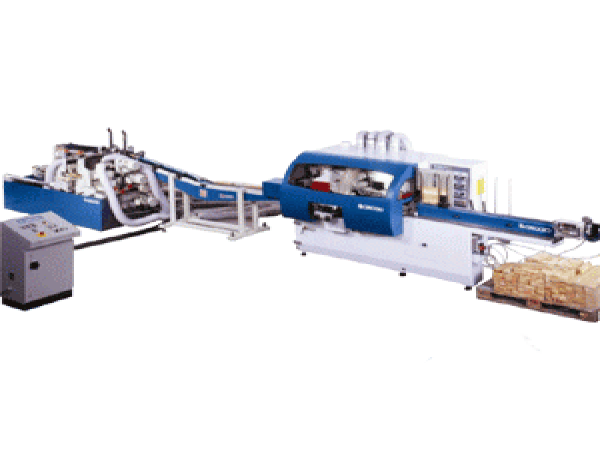

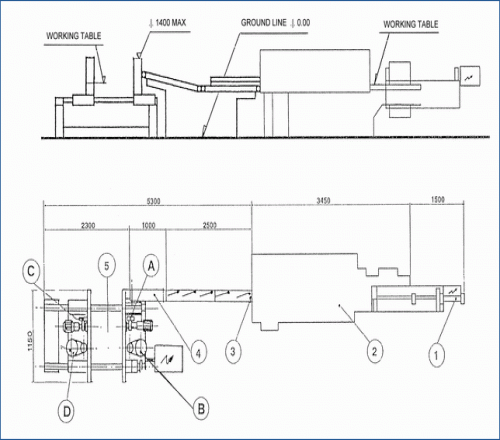

Линия состоит из автоматического загрузочного устройства (1), четырехстороннего 5-ти шпиндельного продольно-фрезерного станка (2), соединяющего транспортера (3,4), двухстороннего автоматического шипорезного станка (5).   ОБЛАСТЬ ПРИМЕНЕНИЯ: Предприятия и цеха по производству паркета. Получаемые изделия:           СХЕМА ЛИНИИ:
РАСЧЕТ ПРОИЗВОДИТЕЛЬНОСТИ РАБОТЫ ЛИНИИ ПО ПРОИЗВОДСТВУ ПАРКЕТА
Размеры паркета,мм Деталей/мин Подача продольно-фрезерного станка(ммин) Производительность
м2/мин м2/час
400 х 50 20 30 40 8 12 16 0,4 0,6 0,8 24 36 48
500 х 60 20 30 40 10 15 20 0,6 0,9 1,2 36 54 72
РАСЧЕТ ПРОИЗВОДИТЕЛЬНОСТИ РАБОТЫ ЛИНИИ ПО ПРОИЗВОДСТВУ ЛАМПАРКЕТА
Размеры паркета,мм Деталей/мин Подача продольно-фрезерного станка(ммин) Производительность
м2/мин м2/час
330 х 50 40 50 60 12 15 18 0,6 0,75 0,9 36 45 54
  КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ, ОБЕСПЕЧИВАЮЩИЕ ВЫСОКУЮ ТОЧНОСТЬ И КАЧЕСТВО ОБРАБОТКИ, УДОБСТВО ОБСЛУЖИВАНИЯ СТАНКА И ПОВЫШЕНИЕ ПРОИЗВОДИТЕЛЬНОСТИ АВТОМАТИЧЕСКОЕ ЗАГРУЗОЧНОЕ УСТРОЙСТВО
  • Устанавливается на подающий стол продольно-фрезерного станка и обеспечивает автоматическую подачу заготовок одинаковой длины из вертикального магазина на четырехсторонний продольно-фрезерный станок при помощи специального толкателя с регулируемым ходом, установленного на штоке пневмоцилиндра.
  • Имеется возможность регулировки усилия подачи и регулировки скорости подачи и возврата в исходное положение штока пневмоцилиндра.
  • Специальный пульт управления позволяет с помощью переключателя выбрать автоматический или ручной режим работы.
  • Автоматическая работа обеспечивается за счет микровыключателя, установленного на выходе из магазина и приводящего в действие пневмосистему толкателя для подачи следующей заготовки.
ЧЕТЫРЕХСТОРОННИЙ 5 -ТИ ШПИНДЕЛЬНЫЙ ПРОДОЛЬНО-ФРЕЗЕРНЫЙ СТАНОК
  • Подающий стол длиной 2000 мм с хромированной поверхностью, обеспечивающей долговечность работы при сохранении точностных пареметров.
  • Плоскость стола с пазами после первой фрезы шириной 220 мм для обеспечения фугования и надежного позиционирования коротких заготовок при обработке продольных кромок. Позволяет получить параллельные боковые поверхности кромок с высокой точностью.
  • Полированная хромированная поверхность рабочего стола станка снижает коэффициент трения заготовки по столу и уменьшает нагрузку на механизм подачи, сохраняет высокие точностные параметры станка при повышенной износоустойчивости.
  • Система автоматической смазки рабочего стола значительно снижает усилие на механизм подачи за счет уменьшения коэффициента трения древесины по столу.
  • Верхний дополнительный подающий ролик на входе до фуговального шпинделя с возможностью пневматического отключения. Обеспечивается операция фугования нижней пласти заготовки.
  • Прижим подающих роликов к заготовке осуществляется с помощью пневмоцилиндров, обеспечивающих стабильное и равномерное усилие прижима для плавной и надежной подачи заготовок, что обеспечивает высокую точность и чистоту обработки. Двойная независимая система регулировки усилия прижима подающих роликов.
  • Верхний дополнительный подающий ролик рядом с правым фрезерным шпинделем необходим для обработки коротки заготовок. Обеспечивает высокую точность обработки.
  • Дополнительные прижимы коротких заготовок для обеспечения точных геометрических параметров обработки.
  • Редукторная система привода подающих роликов через карданные валы обеспечивает надежную передачу крутящего момента на подающие ролики. Усиленный безлюфтовый редуктор обеспечивает мощную и стабильную подачу заготовок.
  • Высокоточные, динамически сбалансированные шпинделя, прошедшие прецизионную обработку и контроль позволяют достигать безупречного качества обработки с точностью до 0,1 мм. Шпинделя собраны с применением высокоточных подшипников и не требуют смазки в процессе эксплуатации. Перед установкой на станок, все шпинделя проходят предварительную обкатку. Стандартная частота вращения шпинделя 6000 об/мин.
  • Одновременная настройка по вертикали траверсы механизма подачи и верхнего горизонтального шпинделя с помощью электродвигателя с отсчетом размера на дисплее пульта управления. Достигается высокая точность установки подающих роликов и верхней фрезы, что обеспечивает надежную подачу, высокую точность и чистоту обработки, удобство обслуживания и быстроту переналадки.
СОЕДИНЯЮЩИЙ ТРАНСПОРТЕР
  • Возможность установки соединяющих транспортеров двух исполнений (мод. fn/sgp и мод. fn/tt-dc) между продольно-фрезерным и двухсторонним шипорезным станком с автоматической системой подачи заготовок.
  • Соединяющий транспортер исполнения мод. fn/sgp состоит из двух частей: - первая горизонтальная часть длиной 1500 мм с рабочей высотой стола на уровне стола продольно-фрезерного станка; - вторая часть наклонная на 30 градусов длиной 1500 мм, высота на выходе заготовок составляет 1160 мм и обеспечивает загрузку магазина двухстороннего шипорезного станка в автоматическом режиме. Обеспечение непрерывности подачи заготовок и повышение производительность работы линии.
  • Соединяющий транспортер исполнения мод. fn/tt-dc предполагает установку продольно-фрезерного станка на фундаменте с высотой рабочего стола 1200 мм от уровня двухстороннего шипорезного станка и состоит их двух частей: - первая горизонтальная часть с приводным транспортером и регулируемой скоростью подачи; - вторая горизонтальная часть состоит из двух приводных транспортерных лент, расположенных одна над другой, служащих для отделения заготовок друг от друга за счет разности скоростей подачи; - вторая часть транспортера оснащена фотоэлементом, установленном на магазинно-загрузочном утройстве шипорезного станка, который при входе каждой детали приводит в действие подающую тележку и обеспечивает подачу заготовки на шипорезный станок. Обеспечивается непрерывность автоматической подачи заготовок из магазина.
ДВУХСТОРОННИЙ АВТОМАТИЧЕСКИЙ ШИПОРЕЗНЫЙ СТАНОК
  • Вертикальный магазин для загрузки заготовок, регулируемый по ширине, оснащенный пневмоцилиндром для выравнивания и точного позиционирования заготовок перед подачей на участок обработки. Обеспечивается высокая точность установки заготовок на каретке и высокая точность обработки.
  • Система подачи заготовок при помощи толкателей, установленных на тележке, которая перемещается по цементированным и шлифованным круглым направляющим с помощью поршневого углового гидравлического двигателя. Обеспечивается высокая точность перемещения заготовок при обработке и долговечность работы направляющих без потери точностных параметров станка.
  • Скорость подачи и возврата кареток регулируется с помощью дросселей на гидростанции независимо, что позволяет увеличить скорость возврата каретки и, соответственно, производительность станка.
  • Верхние не приводные прижимные устройства с резиновыми ремнями осуществляют надежный зажим заготовок к плоскости каретки во время обработки. Обеспечивается высокая точность обработки торцов при нарезании паза и гребня.
  • Верхние прижимные устройства регулируются с помощью рукояток с отсчетом размера по цифровым индикаторам фирмы SIKO, что обеспечивает точность настройки.
  • Перемещение подвижной опоры с установленными на ней шпинделями осуществляется вручную при помощи маховика и высокоточной винтовой передачи, что обеспечивает высокую точность при установке рабочей длины с отсчетом размеров по цифровому индикатору.
  • Шпинделя собраны с использованием высокооборотных и высокоточных подшипников SKF, обеспечивающих надежную работу при частоте вращения вала 7500 об/мин. Обеспечивается надежность работы, высокая точность и чистота обработки.
  • Отсчет размера при настройке фрезерных шпинделей и торцовочных и подрезных пил по высоте и глубине обработки производится по цифровым индикаторам, что обеспечивает высокую точность устанавливаемых размеров, удобство обслуживания и быстроту переналадки.
ОПЦИИ: Соединяющий транспортер исполнения мод. fn/sgp комплектуется дополнительно: - соединяющий транспортер с колесами и рельсами с возможностью выдвижения из рабочей зоны; - увеличение длины первой горизонтальной части соединяющего транспортера до 2500 мм; - увеличение ширины стола до 250 мм. Двухсторонний автоматический шипорезный станок: - увеличение длины заготовки до 2000 мм, включая центральный суппорт; - увеличение длины заготовки до 2500 мм, включая центральный суппорт; - шумоизоляционная кабина.
