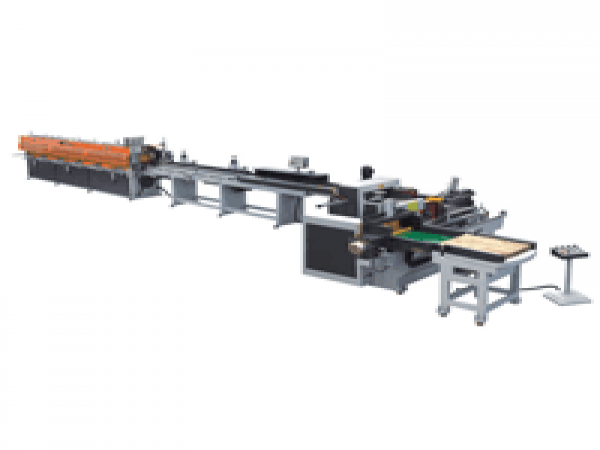

Полуавтоматическая линия для сращивания по длине Beaver 150/590B

Производитель:
Страна:
Цена:по запросу
Максимальная ширина пакета: 590 мм Максимальная длина плети: 1000 мм
Ваш консультант
тел.: +7 727 344 08 98, 266 86 10
моб.: +7 705 554 04 24/04 54
e-mail: stanki@kazstanex.kz
Сравнить
Линия сращивания «FJ-17» предназначена для сращивания короткомерных брусков по длине и сочетает в себе высокую степень автоматизации с простотой обслуживания и исключительной надежностью. Применяется в столярном и мебельном производствах для изготовления клееного щита, погонажных изделий и бруса. Линия сращивания по длине FJ-17 состоит из:
  • Загрузочный стол-рольганг для формирования пакета заготовок F-D05P1
  • Шипорезный станок с торцовочным узлом F-C57
  • Стол-рольганг для передачи пакета на второй шипорезный станок F-D05P2
  • Шипорезный станок с торцовочным узлом и узлом нанесения клея F-C58
  • Стол-рольганг для приема заготовок с шипорезного станка и передачи на пресс F-D05P1
  • Автоматический двухсекционный пресс для сращивания заготовок F-A05
На линии выполняются следующие операции:
  • набор пакета заготовок производится на загрузочном столе
  • подача пакета заготовок в рабочую зону шипорезного станка, где заготовки торцуются и производится нарезание шипа с одной стороны
  • автоматическая передача пакета на промежуточный рольганг
  • подача пакета заготовок в рабочую зону шипорезного станка, где заготовки торцуются и производится нарезание шипа с другой стороны с последующим нанесением клея
  • автоматическая передача пакета заготовок на промежуточный рольганг
  • поштучная подача заготовок с промежуточного рольганга, установленного после шипорезного станка, на подающий конвейер сборочного пресса
  • сборка заготовок в плеть на стыковочном прессе и торцовка заготовки по длине
  • разгрузка пресса в автоматическом режиме
Автоматические шипорезные станки F-C57 и F-C58 Автоматический левосторонний шипорезный станок и правосторонний шипорезный станок с узлом нанесения клея. Станки автоматически производят прижим, торцовку и нарезание шипа с одной стороны. Система пневматических зажимов осуществляет надежное позиционирование пакета заготовок, что исключает возможность перекоса заготовок и гарантирует высокую точность нарезания шипов. Отличительные особенности:
  • увеличенный размер пакета заготовок;
  • плавная регулировка подачи;
  • ускоренный возврат рабочего стола;
  • встроенное нанесение клея;
  • высокая точность нарезания шипов;
  • двухступенчатое позиционирование пакета заготовок исключает перекос заготовок перед подачей на рабочий стол.
Автоматический двухпозиционный пресс F-A05 Автоматический двухпозиционный пресс для сращивания по длине, производит автоматический набор заготовок одновременно с прессованием. Пресс оснащен столом с двумя рабочими зонами, гидравлической системой прессования плети и бесступенчатой регулировкой скорости подачи. Заготовки автоматически подаются в рабочую зону пресса. В первой зоне осуществляется набор ламелей в плеть. После сборки плети торцовочная пила автоматически отрезает заготовку заданного размера. Плеть подается на вторую позицию, где в запрограммированной последовательности автоматически производится прессование: вначале производится предварительный поджим сверху и сбоку, затем основное усилие с торца. В станке одновременно происходит сбор ламелей в плеть (первая позиция) и прессование плети (вторая позиция), что значительно повышает производительность. В зависимости от сечения плети, усилие прессования регулируется. Полученная плеть автоматически сталкивается на приемный стол для предварительной выдержки и полимеризации клея. Такая схема работы позволяет значительно повысить производительность. Отличительные особенности:
  • двухпозиционная конструкция;
  • бесступенчатая регулировка скорости подачи;
  • регулировка усилия прессования;
  • полностью автоматический цикл работы;
  • автоматическая подача заготовок;
  • высокая производительность;
  • возможность изготовления плети меньшей длины, чем максимальная длина прессования.
