Назначение
Предназначены для выполнения широкого спектра высокоточной обработки заготовок с четырех сторон: от простейшего калибрования до сложного профилирования за один проход.
Область применения
Предприятия и цеха по производству клееного строительного бруса, щита, погонажных изделий, мебели, столярно-строительных изделий, стандартного домостроения и другие деревообрабатывающие производства.

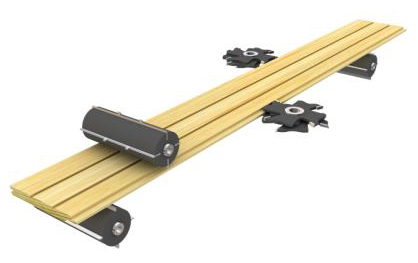

Схема обработки:
Технические характеристики | |||||||||

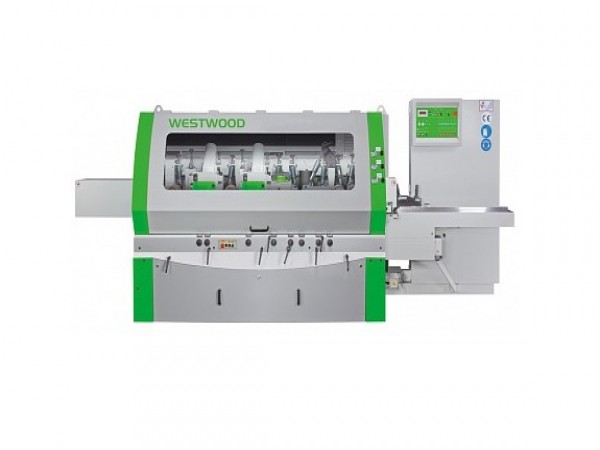

Модель | WESTWOOD M509 | ||||||||
Количество шпинделей, шт | 5 | ||||||||
Ширина обработки, мм | 15-230 | ||||||||
Толщина заготовки, мм | 10-150 | ||||||||
Скорость подачи, м/мин | 6-36 | ||||||||
Частота вращения шпинделя, об/мин | 6000 | ||||||||
Диаметр шпинделя, мм | 40 | ||||||||
Осевой ход горизонтальных шпинделей, мм | 20 | ||||||||
Осевой ход вертикальных шпинделей, мм | 60 | ||||||||
Диаметр инструмента на 1-м горизонтальном шпинделе, мм | 125-180 | ||||||||
Диаметр инструмента на вертикальных шпинделях, мм | 125-232 | ||||||||
Диаметр инструмента на горизонтальных шпинделях, мм | 125-225 | ||||||||
Диаметр инструмента на последнем шпинделе, мм | 125-225 | ||||||||
Мощности приводов шпинделей : 1-й нижний горизонтальный, кВт | 7,5 | ||||||||
2-й правый вертикальный, кВт | 7,5 | ||||||||
3-й левый вертикальный, кВт | 7,5 | ||||||||
4-й верхний горизонтальный, кВт | 11 | ||||||||
5-й нижний горизонтальный, кВт | 11 | ||||||||
Мощность привода подачи,кВт | 5,5 | ||||||||
Мощность двигателя перемещения подающей траверсы, кВт | 0,7 | ||||||||
Установленная мощность, кВт | 45 | ||||||||
Длина стола, мм | 2000 | ||||||||
Ход стола вертикальный и линейки горизонтальный, мм | 10 | ||||||||
Масса, кг | 5400 |
