Назначение
Предназначены для выполнения широкого спектра высокоточной обработки заготовок с четырех сторон: от простейшего калибрования до сложного профилирования за один проход.
Область применения
Предприятия и цеха по производству клееного строительного бруса, щита, погонажных изделий, мебели, столярно-строительных изделий, стандартного домостроения и другие деревообрабатывающие производства.
Схема обработки:
Технические характеристики
Модель

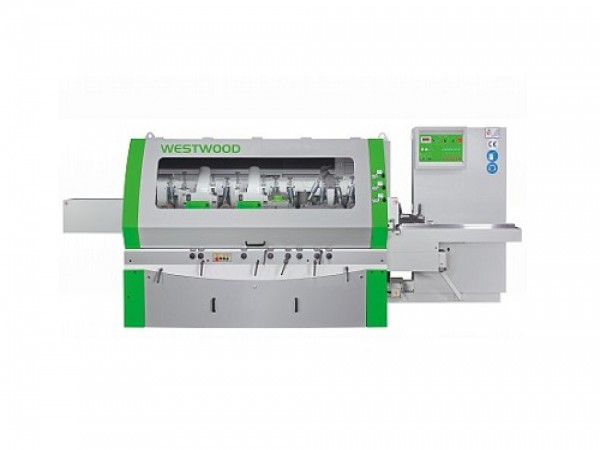

WESTWOOD M509HD/U
Количество шпинделей, шт
4+1
Ширина обработки, мм
15-230
Толщина заготовки, мм
10-150
Скорость подачи, м/мин (инвертор)
6-36
Частота вращения шпинделя, об/мин
6000
Диаметр шпинделя, мм
40
Осевой ход горизонтальных шпинделей, мм
20
Осевой ход вертикальных шпинделей, мм
60
Диаметр инструмента на 1-м горизонтальном шпинделе, мм
125-180
Диаметр инструмента на вертикальных шпинделях, мм
125-232
Диаметр инструмента на горизонтальных шпинделях, мм
125-225
Диаметр инструмента на последнем шпинделе, мм
125-225
Мощности приводов шпинделей : 1-й нижний горизонтальный, кВт
7,5
2-й правый вертикальный, кВт
7,5
3-й левый вертикальный, кВт
7,5
4-й верхний горизонтальный, кВт
11
5-й нижний универсальный, кВт
7,5
Мощность привода подачи,кВт
5,5
Мощность двигателя перемещения подающей траверсы, кВт
0,7
Установленная мощность, кВт
41
Длина стола, мм
2000
Ход стола вертикальный и линейки горизонтальный, мм
10
Масса, кг
5400
Стандартная комплектация:
Звукоизоляция и безопасность. Весь станок имеет защиту для уменьшения шума и в целях безопасности.
Хромированный подающий стол -0,3 мм хромирование позволяет значительно увеличить срок службы подающего и рабочего стола.
3 зоны настройки прижима подающих роликов. Пневматические цилиндры роликов для больших диапазонов толщин заготовок, максимальное давление – 6 бар
Автоматическая смазочная станция подающего стола. Автоматическая подача смазочных материалов в 2 точки стола с таймером по времени.
Входящее фугование с предварительной гравировкой
Цельная литая металлическая станина. Устойчивые тяжелые элементы изготовлены из закалённой стали с технологиями гашения вибраций.
Приводной верхний ролик – стальные перед верхним шпинделем, резиновые ролики после верхнего шпинделя
Приводные ролики в столе. И верхняя и нижняя подача приводятся в движение универсальными карданными соединениями.
Высокоточные шпиндели с высокоскоростными подшипниками.
Поддержка европейских стандартов электро-компонентов и узлов. Норма «СЕ»
Инструмент: первый шпиндель с спиральным инструментом, боковые и прочие шпинделя с H.S.S. ножами
Инструментальный ящик
Автоматическое позиционирование по ширине и высоте обработки
