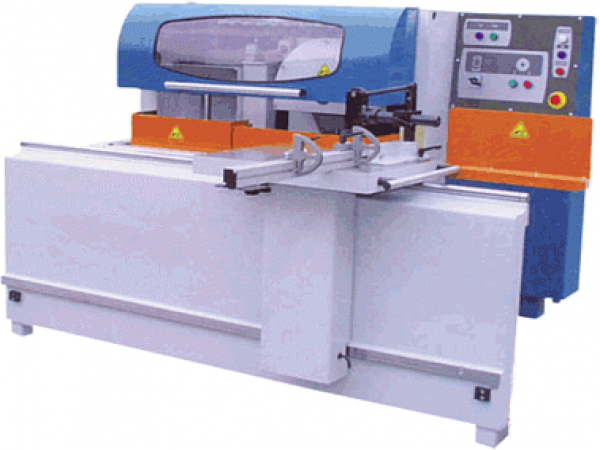

Шипорезный станок tm 105

Цена:по запросу

Диаметр пилы: 350x30 мм Частота вращения шпинделя: 3000 об/мин Общая мощность: 8 кВт Масса: 850 кг

Ваш консультант
тел.: +7 727 226 24 66
моб.: +7 705 554 04 54
моб.: +7 707 587 8877
WhatsApp.: +7 705 554 04 24
e-mail: stanki@kazstanex.kz

описание характеристики комплектация видео

Шипорезный станок TM 105

НАЗНАЧЕНИЕ

Фрезерование шипов и проушин на торцах деталей в рамочных и каркасных конструкциях.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Применяются в деревообрабатывающем производстве при изготовлении мебели, при производстве окон, при столярном производстве. При использовании в массовом производстве станок может быть встроен в поточную линию.

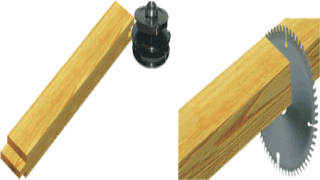

СХЕМА ОБРАБОТКИ

00006199

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ

00006200

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Пильный узел	Узел служит для торцовки заготовки под последующую обработку. Горизонтальное перемещение 150 мм.
Фрезерный узел	Узел служит для нарезания шипов и проушин на заготовках. Вертикальный ход 230 мм.
Каретка	Каретка имеет возможность поворота на ± 45^o, с размером стола 600 x 510 мм и направляющей линейкой. Оборудована возможностью механической фиксации заготовки с помощю прижима.

Пильный узел
- диаметр пилы, мм	350 x 30
- рабочая высота, мм	105
- горизонтальный ход, мм	150
- частота вращения шпинделя, об/мин	3000
- мощность эл. двигателя, кВт	2.2
- диаметр патрубка стружкоприемника, мм	80
Фрезерный узел
- диаметр шпинделя, мм	40
- эффективная длина шпинделя, мм	190
- вертикальный ход, мм	230
- макс. диаметр инструмента, мм	350
- частота вращения шпинделя, об/мин	4000
- мощность эл. двигателя, кВт	4, (5.5)*
- диаметр патрубка стружкоприемника, мм	150
Каретка
- размер стола, мм	600 x 510
- угол поворота, град.	± 45^o
Рабочее давление, бар	4 - 6
Расход сжатого воздуха, л/ч	500
Суммарная мощность, кВт	8
Габаритные размеры:
- длина, мм	2000
- ширина, мм	1200
- высота, мм	1400
Масса, кг	850
