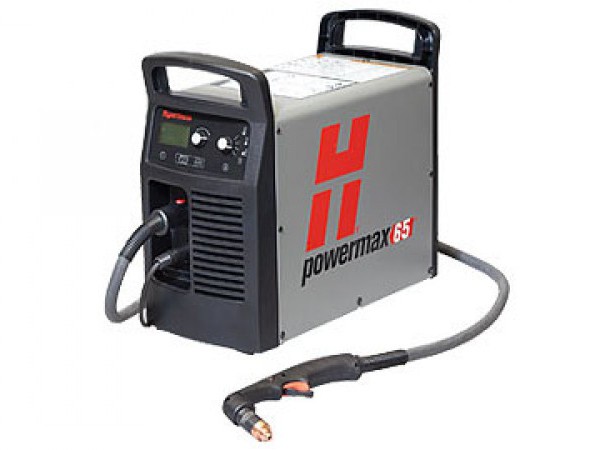

Система ручной плазменной резки powermax65

Производитель:HYPERTHERM

Страна:США

Цена:2 198 000 ₸

Рекомендуемая резка металла - 20 мм. Предельная резка металла - 32 мм. Прожиг металла - 16 мм.

Ваш консультант:
тел.: +7 727 344 08 98, 266 86 10
моб/WhatsApp.: +7 705 554 08 84
e-mail: sales@kazstanex.kz

описание характеристики комплектация видео

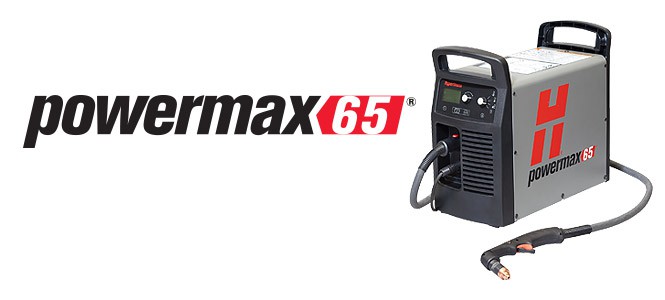

Система ручной плазменной резки Powermax65

В конструкции системы Powermax65 воплощены новейшие технологические разработки, такие как технология Smart Sense™, предназначенная для автоматической регулировки давления газа. Поэтому эта система позволяет сделать больше, чем когда-либо прежде. В комплект системы входит семь резаков Duramax™, что позволяет использовать ее для более широкого диапазона работ; при этом операторы могут выбрать именно тот инструмент, который лучше всего подходит для данного задания.

00002172 00002173 00002174

Технические характеристики:
Значения входного напряжения	CSA	200–480 В, 1-ф., 50/60 Гц 200–600 В, 3-ф., 50/60 Гц
Значения входного напряжения	CE	400 В, 3-ф., 50/60 Гц
Входной ток при 9 кВт	CSA	200/208/240/480 В, 1-ф., 52/50/44/22 А 200/208/240/480/600 В, 3-ф., 32/31/27/13/13 А
Входной ток при 9 кВт	CE	380/400 В, 3-ф., 15,5/15 А
Выходной ток	20–65 A
Номинальное выходное напряжение	139 В пост. тока
Рабочий цикл при 40 °C	CSA	50 при 65 А, 230–600 В, 1/3-ф. 40 при 65 A, 200–208 В, 1/3-ф. 100 при 46 А, 230–600 В, 1/3-ф.
Рабочий цикл при 40 °C	CE	50 при 65 А, 380/400 В, 3-ф. 100 при 46 А, 380/400 В, 3-ф.
Напряжение холостого хода	CSA	295 В пост. тока
Напряжение холостого хода	CE	270 В пост. тока
Размеры с ручками	500 мм Г; 234 мм Ш; 455 мм В
Масса с резаком 7,6 м	CSA	29 кг
Масса с резаком 7,6 м	CE	26 кг
Источник газа	Чистый, сухой, обезжиренный воздух или азот
Рекомендуемые скорость потока и давление газа на входе	Резка: 189 л/мин при 5,9 бар Строжка: 212 л/мин при 4,8 бар
Длина силового кабеля	3 м
Тип источника тока	Инвертор — БТИЗ (биполярный транзистор с изолированным затвором)

Работа с использованием двигателя-генератора:
Номинальная мощность двигателя	Выходной ток системы	Производительность (растяжение дуги)
15 кВт	65 А	Полная
12 кВт	65 А	Ограниченная
12 кВт	40 A	Полная
8 кВт	40 A	Ограниченная
8 кВт	30 A	Полная

Производственная технологическая карта резки:
Материал	Толщина		Ток	Технологическая скорость резки*
Материал	дюймы	мм	А	дюйм/мин	мм/мин
Низкоуглеродистая сталь	10 GA	3	65	224	6100
	1/4	6	65	116	3240
	3/8	10	65	62	1500
	1/2	12	65	40	1140
	5/8	16	65	26	650
Нержавеющая сталь	10 GA	3	65	296	8260
	1/4	6	65	96	2850
	3/8	10	65	52	1250
	1/2	12	65	32	920
Алюминий	1/8	3	65	336	8800
	1/4	6	65	152	4400
	3/8	10	65	68	1650
	1/2	12	65	48	1330

*Значения скоростей промышленной резки получены при тестировании в лаборатории компании Hypertherm.
Значения скоростей промышленной резки составляют около 80 {423aa64861645532dacdd41ecde5cc2958e82128c77100965324a479fc37feec} от максимальных значений.
Для получения оптимального качества фактические значения скорости резки могут отличаться в зависимости от особенностей выполняемой резки.
Дополнительную информацию см. в руководстве оператора.

Операционные данные:
Производительность	Толщина	Скорость резки
	Резка
Рекомендуемая	20 мм	500 мм/мин
	25 мм	250 мм/мин
Предельная (ручная резка)	32 мм	125 мм/мин
Прожиг*	16 мм
* Номинальная толщина прожига для ручной резки или при использовании автоматической системы регулировки высоты резака.
Производительность	Скорость съема металла	Профиль кромки
	Строжка
Типичная строжка	4,8 кг/ч	3,5 мм (Г) x 6,6 мм (Ш)

Информация для заказа

Ниже приведены стандартные конфигурации системы, в которые входит источник тока, резак и рабочий провод.

Стандартные конфигурации:
		Ручной резак 75°			Ручные резаки 75° и 15°		Полноразмерный механизированный резак 180°						Полноразмерный механизированный резак 180° и ручной резак 75°
Источники тока	Конфигурации напряжения	7,6 м		15,2 м	7,6 м	15,2 м	7,6 м			15,2 м			7,6 м
			с фильтром Eliminizer и крышкой		без дистанционного подвесного выключателя		с дистанционным подвесным выключателем	без дистанционного подвесного выключателя	с кабелями входов-выходов (без дистанционного подвесного выключателя)	с дистанционным подвесным выключателем	без дистанционного подвесного выключателя	с кабелями входов-выходов (без дистанционного подвесного выключателя)	с дистанционным подвесным выключателем
Стандартный источник тока	200–600 В CSA	83270	83273	83271
Стандартный источник тока	400 В CE	83279	83282	83280
Источник тока с портом CPC и делителем напряжения	200–600 В CSA	83275	83276	83307	83308	83277	83294	83278	83302	83300
Источник тока с портом CPC и делителем напряжения	400 В CE	83284	83285	83309	83310	83286	83293	83287	83301
Источник тока с портом CPC, делителем напряжения и последовательным портом	200–600 В CSA	83303	83305
	400 В CE	83304	83306

Выберите источник тока, резак, комплект расходных деталей резака, рабочий провод и другие компоненты. Конфигурации на заказ

Варианты источника тока:
	Стандартный источник тока	Источник тока с портом CPC и настраиваемым коэффициентом трансформации	Источник тока с портом CPC, настраиваемым коэффициентом трансформации и интерфейсом последовательного порта (RS-485)
200–600 В CSA	083234	083266	083267
400 В CE	083235	083268	083269

Начальные комплекты расходных деталей:
	Ручная резка	Механизированная резка	Механизированная резка с чувствительным к сопротивлению кожухом
Комплект	228963	228964	228965

Варианты резаков Duramax:
	Ручные резаки		Механизированные резаки		Роботизированные резаки
Длина кабеля	75°	15°	180°	Мини 180°	45°	90°	180°
4,5 м	059476	059481
7,6 м	059473	059470	059477	059482	059464	059465	059466
10,7 м	059478	059483
15,2 м	059474	059471	059479	059484
22,8 м	059475	059472	059480

Кабели:
	Рабочие провода			Кабели управления
Длина кабеля	Ручной зажим	С-образный зажим	Кольцевая клемма	Дистанционный подвесной выключатель	ЧПУ, лепестковый разъем, делитель напряжения	ЧПУ, лепестковый разъем, без делителя напряжения	ЧПУ, D-образный разъем, делитель напряжения	RS-485 Последовательная связь, без разъема	RS-485 Последовательная связь, D-образный разъем
7,6 м	223035	223203	223209	128650	228350	023206	223048	223236	223239
15,2 м	223034	223204	223210	128651	228351	023279	123896	223237	223240
22,8 м	223033	223205	223211	128652
