Токарно-винторезный станок sn 71 c

Производитель:TRENS

Страна:Словакия

Цена:по запросу

max. Ø обработки: над суппортом 420 мм; над выемкой 960 мм; частота вращения шпинделя 1000

Ваш консультант
тел.: +7 727 226 24 66
моб.: +7 705 554 04 54
моб.: +7 707 587 8877
WhatsApp.: +7 705 554 04 24
e-mail: stanki@kazstanex.kz

описание характеристики комплектация видео

Токарно-винторезный станок sn 71 c

Токарно-винторезный станок SN 71 C предназначен для точения массивных заготовок в штучном и мелкосерийном производстве. Выгодно его применение в ремонтных или монтажных мастерских. Отличается большим диапазоном оборотов, его отменное исполнение гарантирует стабильность обработки заготовок.

Технические характеристики SN 71 C
Рабочая зона
Рабочий диапазон:
Наибольший диаметр обработки,мм	710
Наибольший диаметр обработки над суппортом,мм	420
Наибольший диаметр точения над выемкой,мм	960
Полезная длина выемки,мм	230
Расстояние между центрами,мм	1500, 2000, 3000, 4000
Высота оси шпинделя над станиной,мм	355
Ширина станины,мм	450
Главный шпиндель:
Передний конец шпинделя Bajonet (ISO702-III)	B8
Передний конец шпинделя Camlock (ISO702-II)	D8
Внутренний конус шпинделя	МЕТРИЧЕСКИЙ 80
Отверстие в шпинделе,мм	73,5
Диаметр шпинделя под передними подшипниками,мм	110
Минимальная частота вращения шпинделя,мин -1	10
Максимальная частота вращения шпинделя,мин -1	1000
Количество передач	16
Привод шпинделя:
Мощность электродвигателя главного шпинделя, кВт	7,5/11*
Максимальный крутящий момент, Нм	2400
Предел скорости вращения при максимальном крутящем моменте мин -1	20
Суппорты с приводами:
Ось X
Диапазон рабочих подач поперечного суппорта мм.об -1	0,025–3,2
Ускоренная подача поперечного суппорта,мм.мин -1	1500
Рабочий ход мм	400
Рабочий ход резцового суппорта,мм	180
Ось Z
Диапазон продольных рабочих подач мм.об -1	0,05–6,4
Продольная ускоренная подача,мм.мин -1	3000
Рабочий ход мм	зависит от вида крепления.
Инструментальные системы с ручной сменой инструмента
Стандартный резцедержатель	4-x сторон. держат.
Максимальное поперечное сечение резца,мм	40x25
Быстрозажимный резцедержатель	MultiSuisse С*
Высота резца,мм	40
Задняя бабка :
Конус в отверстии пиноли	MORSE 5
Диаметр пиноли,мм	90
Ход пиноли,мм	240
Ход задней бабки,мм	-
Управление	ручное/механическое*
Поперечная регулировка,мм	±10
Основные типы резьбы :
Метрическая резьба
- количество	2
- шаг резьбы,мм	0,5-40
Дюймовая резьба Витворта
- количество	38
- шаг резьбы,резьба/1"	1-80
Модульная резьба
- количество	26
- шаг резьбы,мм	0,25-20
Питчевая резьба
- количество	31
- количество ходов DP	2-72
Габариты станка :
Высота,мм	1600
Ширина,мм	1210/1445*
Длина/Масса :
750,мм / кг
1000,мм / кг
1500,мм / кг	3445/2960
2000,мм / кг	3945/3080
3000,мм / кг	4945/3330
4000,мм / кг	5945/3580
6000,мм / кг
8000,мм / кг

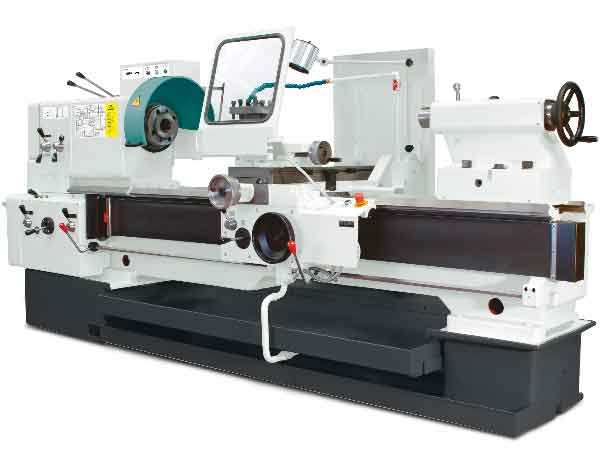

Токарно-винторезный станок sn 71 c

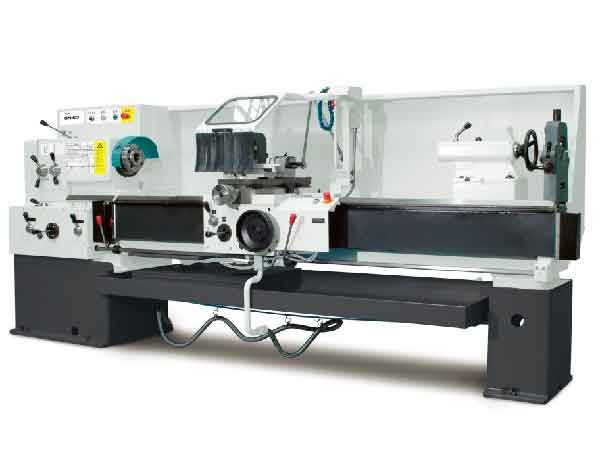

Токарно-винторезный станок sn 71 c

СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ:
