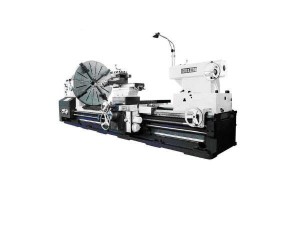

Универсальный токарно-винторезный станок серии CW61100B/125B/160/200

Универсальный токарно-винторезный станок серии CW61100B/125B/160/200

Различие в высокой мощности, высокой скорости, высокой жесткости, шпинделя в расширенном диапазоне и созданный, для высокотокарной и силовой обработки. На станках можно делать различные операции, например: подрезка торцев, точение, сверление, растачивание и развертывание, а также делать нарезку модульные, метрические, дюймовые и д. р резьба нарезные вещи. Диаметр шпиндельного отверстия токарно-винторезного станка серии CW 61125B, CW61100B, CW 61160, CW 61200 равняется 130мм. Задняя бабка оборудована размеченным линейкой и диском. Станок имеет неплохой современный дизайн, легкий в использовании и в обслуживании. Изменение направления вращения шпинделя и торможение управляются встроенной в станке гидравликой, которая неплохо дает чувствительность и отличную надежность. Уменьшение или увеличение скорости оборотов вращения шпинделя изменяется и осуществляется без какой либо остановки станка легким нажатием кнопки. Производится смазка передней бабки принудительно под давлением при переключении диапазонов внутренних скоростей вращения шпинделя. А также в фартуке токарного станка серии CW 61125B, CW61100B, CW 61200, CW 61160, устроено устройство родной защиты от каких либо перегрузок. Токарный станок его верхние салазки управляются автоматически, что позволяет отлично обрабатывать маленькие конусные поверхности. Управление суппорта продольной подачей и подачей родных салазок дает оснастку длинных конусных поверхностей на данном станке. Все направляющие станка отлично закалены для обеспечения службы и долгого срока использования. Централизованная рукоятка управления легка и удобна в использовании.

Технические характеристики:
Item		Units	CW61100B CW61125B	CW61160	CW61200
Диаметр обработки над станиной.		мм	1000/1250	1600	2000
Максимальная длина обработки (L)		мм	1500/3000/5000-15000	3000/5000/8000-15000	3000/5000/8000-15000
Диаметр обработки над суппортом		мм	610/865	1200	1580
Диаметр отверстия шпинделя		мм	130, A215	130, A215	130, A215
Taper in spindle nose			Metric 140	Metric 140	Metric 140
Число скоростей шпинделя в перед.			21kinds	21kinds	21kinds
Число обратных скоростей шпинделя			12kinds	12kinds	12kinds
Скорость вращения шпинделя (Варианты скорости шпинделя могут быть изменены покупателем)
n1★в перед.		об/мин	3.15-315	2-200	2-200
n1★назат		об/мин	3.5-278	2.24-178	2.24-178
n2 в перет		об/мин	2-200
n2 назат		об/мин	2.24-178
Диапазон продольных подач,.		мм	0.1-12	0.1-12	0.1-12
Типы резьбы		мм	Метрическая 1-120 мм, модульная 0,5-60 мм дюймовая 1/4-24TPI, питчевая 1/2 56D.P
Перемещение суппорта верхнего.		мм	L-50	L-200	L-200
Перемещение суппорта нижнего.		мм	520/630	960	1010
Диаметр пиноли задней бабки		мм	160	180	180
Ход пиноли задней бабки.		мм	300	300	300
Конус пиноли задней бабки.			Morse No.6	Metric 80	Metric 80
Мощьность главного привода		кВт	22	22	22
габариты	длина	mm	L+2700	L+3100	L+3100
	ширина	мм	2150	2320	2410
	высота	мм	1700/1825	2600	2770
Ширина станины		мм	755	1100	1100
Max. torque		KN.m	12.85	12.85	12.85
Max. weight of workpiece		kg	6000	12



Базовая комплектация

• 3-кулачковый патрон
• неподвижный люнет
• подвижный люнет
• центра
• система охлаждения
• освещение
• автоматическая система смазки, инструмент
• 4-кулачковый патрон и планшайба для станков с ГАПом.

Дополнительные принадлежности и опции

• вращающийся центр среднего размера
• планшайба
• устройство для резбонарезания
• коническая линейка
• большой неподвижный люнет
• педаль торможения
• УЦИ (одно или двух координатное)
